Rotary Vending prototipo (6 / 15 paso)

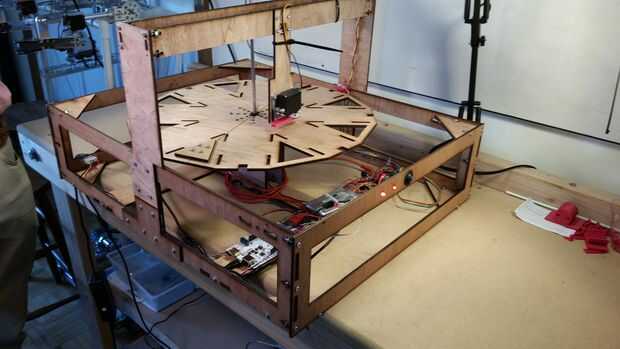

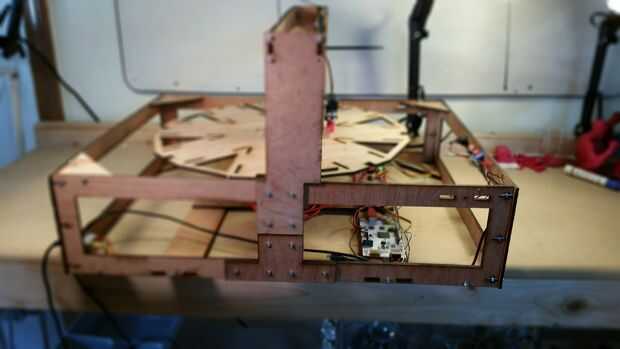

Paso 6: Construcción de la máquina: estructura

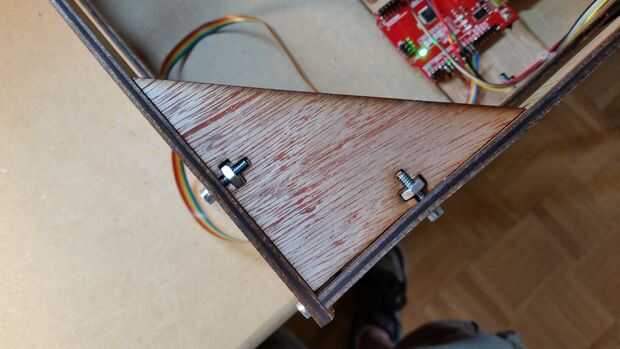

Ahora que el pcDuino está listo podemos comenzar construcción de la base. Todos los archivos svg para corte por láser se unen a este paso. Por favor, lea el archivo README.txt, su ubicacion. También adjunto un archivo de sketchup muestra lo que debería ser la versión final. Todos los tornillos utilizados son tornillos 6-32. La mayor parte de la construcción se realiza con ranuras en t para unir piezas. Ver la imagen de la Unión de esquina para ver como montar con este método. En total se necesita

3/4"

x20

Estos sirven para unirse a las paredes de los bordes y los brazos cruzados

1/2"

X24

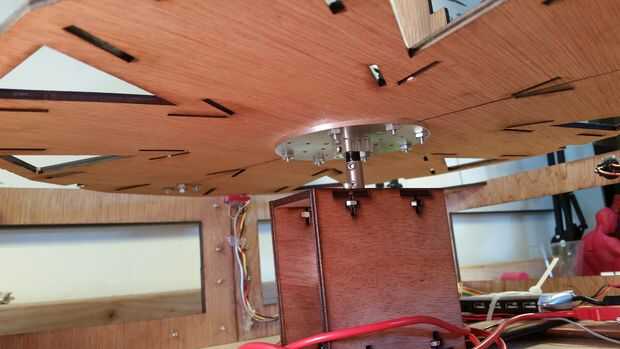

Estos tornillos se utilizan en la plataforma giratoria (20) y el mount(4) servo L

9/16"

x62

Utilizado para el resto de la construcción incluyendo pedazos de la esquina del triángulo,

travesaños, la caja del motor principal, la parte inferior y

montaje el montaje del servo al auge de la Cruz

3/8"

x4

Para montar el motor principal de la caja del motor para el montaje de los tableros

a la Junta de Monte Cruz pieza no estamos especificar qué longitud del tornillo a

uso. Se utilizaron 9/16" pero cualquier tornillo que puede hacerlo a través de y no ser demasiado

durante mucho tiempo va a hacer.

La construcción de la base puede ser un poco lento. Los agujeros en la madera por el láser son el diámetro del eje del tornillo, lo que significa que los hilos de rosca de tornillo de sí mismo en el agujero. Es un poco más difícil iniciar cada tornillo, pero encontramos que mantienen muy bien.
