RotaryX: Cómo hackear un teléfono rotatorio (3 / 9 paso)

Paso 3: Localice el interruptor de gancho y cable en tu Arduino

Usé un protoboard y fui averiguar de las conexiones, luego soldados todo juntos.

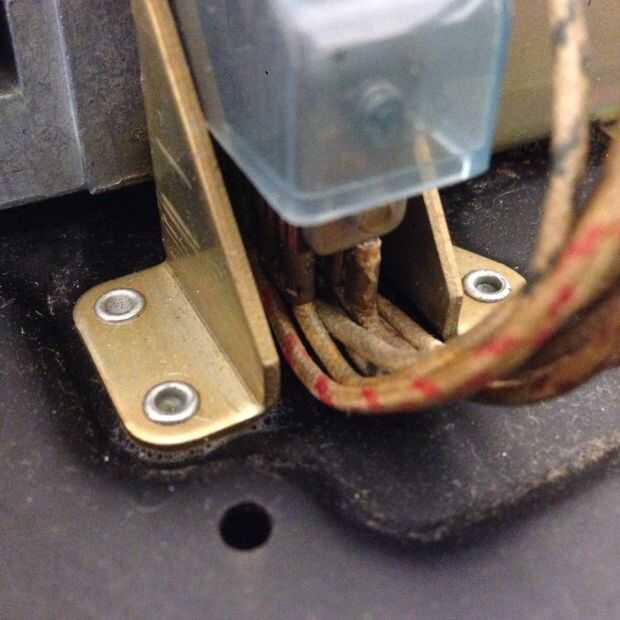

Hay un montón de hilos que salen del gancho. Uno de ellos es la tierra, uno de ellos es la variable de alta y baja, y los otros tienen que ver con la conexión de red, que no estoy usando. En mi teléfono, era la más cercana al exterior la tierra, y es gris. La variable era el siguiente, y tenía una franja amarilla en él.

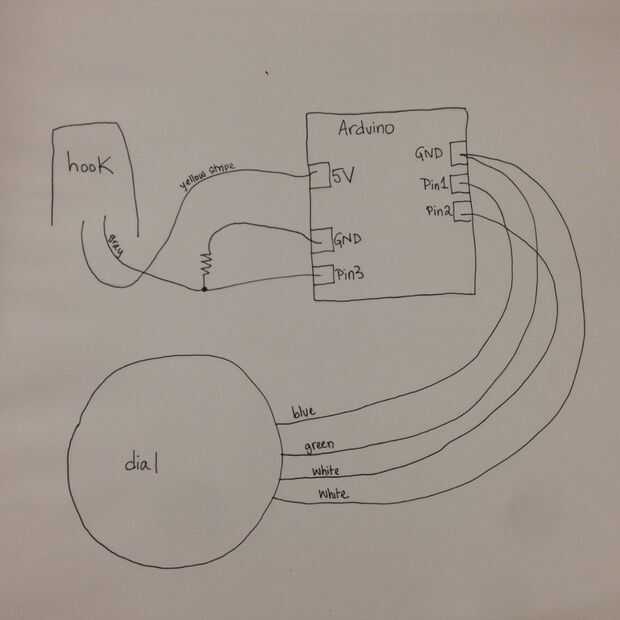

He incluido aquí mi diagrama del circuito. Es muy sencillo!
