Paso 5: Localice el interruptor de selector y el alambre en su Arduino
El dial es realmente aseado. Voltee el mecanismo y ver lo que sucede cuando usted marca un número. Mientras que el disco vuelve a su posición inicial, el interruptor bamboleos/vibra y emite un número distinto de pulsos: el número exacto que usted a marcado! Listo, un mecanismo simple y elegante.

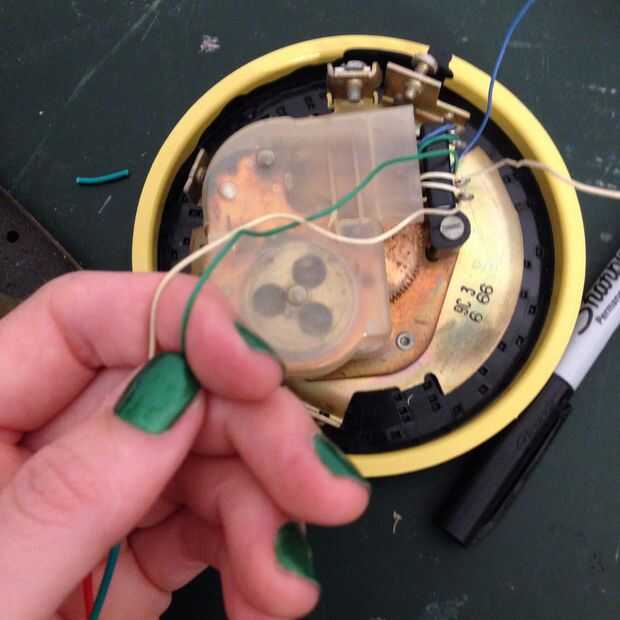

Hay cuatro cables que salen del interruptor de selector. En mi teléfono, son verdes, azul, blanco y blanco. He añadido algunas rayas naranja a uno de los blancos, por lo que podría decirles aparte. Pongo mi diagrama aquí otra vez, para que pueda ver cómo estoy conectarlos.
Cuando el cableado, puede intentar usar esta marcado muy simple lector a ver si las conexiones están funcionando. Usted debe recibir una copia impresa del número que usted marcó en la consola. Obviamente usted puede escribir su propio código para hacer lo mismo, pero éste funciona confiablemente, así que por qué reinventar la rueda (jaja, es en realidad una rueda).
