Paso 2: Construir la base

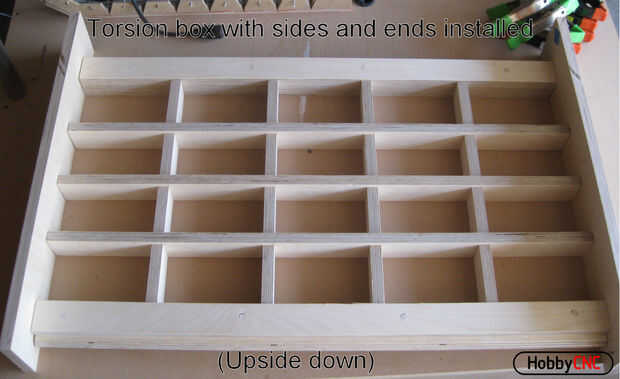

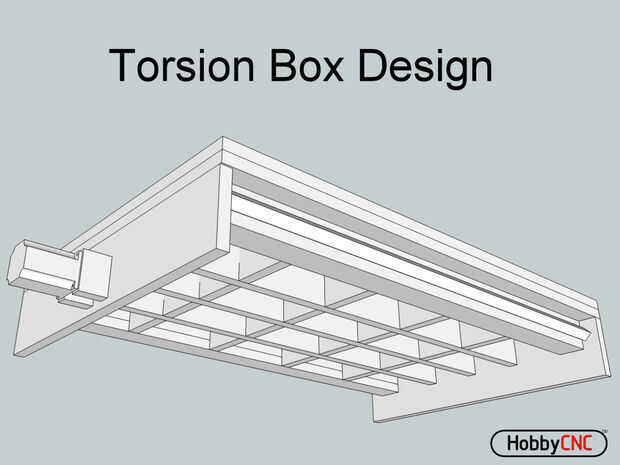

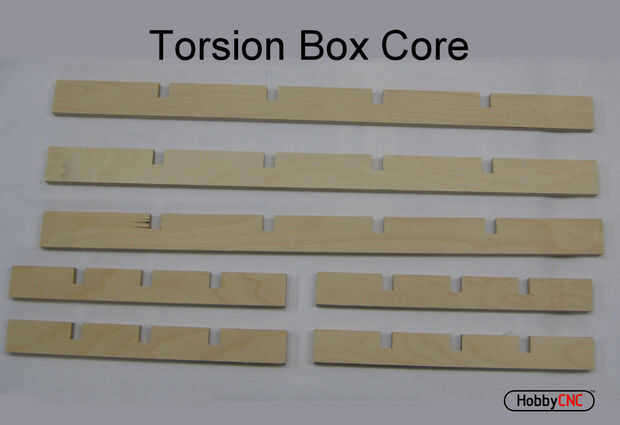

Una base fuerte y sólida es un requisito para obtener resultados de calidad. Para esto, te recomiendo un diseño de caja de torsión. Un cuadro de torsión proporcionará un peso fuerte, estable pero ligero base para su proyecto.
Tómese su tiempo y asegurar que todo es P E R F E C T L Y cuadrado. Si no, será ruta paralelogramos en vez de cuadrados!
Diseñé los carriles de rodamiento lineal a meterse por debajo de la cama reemplazable para minimizar el polvo y virutas que atrapado en el mecanismo. Esto hizo que la Asamblea un poco más complejo, pero los resultados valen el esfuerzo.

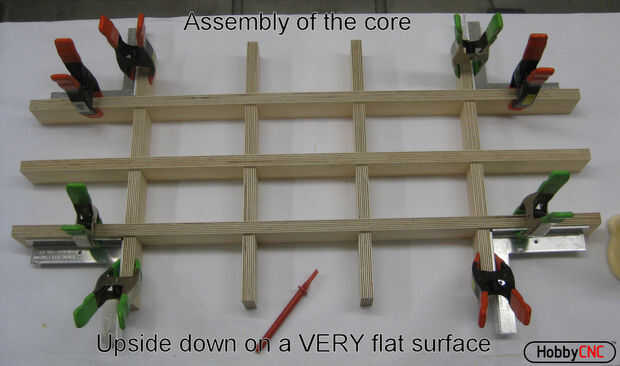

Para los soportes de carril de rodamiento lineal, es fundamental que estos se ensamblan muy cuidadosamente así que todo sigue siendo cuadrada y verdadero. Utilicé ¼" espigas y pegamento para unir todo.
Todos los empalmes son pegado-para arriba. Puede utilizar MDF para la caja de torsión – cuando se pega, va a ser muy fuerte y le verdadera estancia como siempre y cuando se queda seco. (el agua es muerte a MDF).

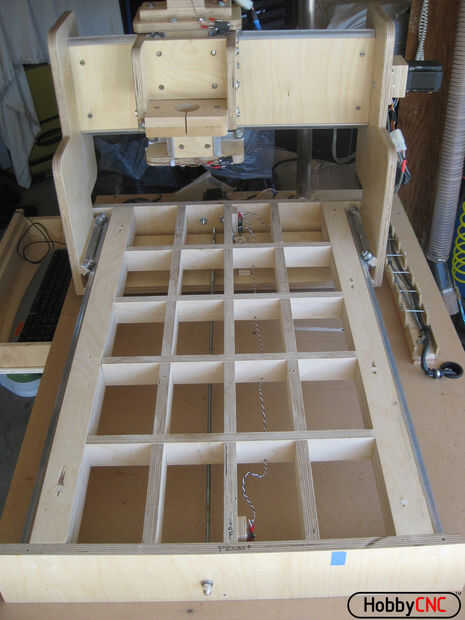

Dos cabeceras se añaden a sostener la caja de torsión de la superficie de trabajo y dejar espacio para el montaje de eje x para diapositivas y espacio para el tornillo de la impulsión de eje.
Los motores paso a paso son las mismas para todos los ejes y se cubrirá una vez, más adelante.
Tablero superior sacrificio he añadido una segunda capa encima de la caja de torsión que es un reemplazable 24 x 36" pedazo de MDF con ranuras en"T"cortar. Esto puede cambiarse fácilmente si se daña.
