Paso 4: Rodamientos lineales
Esta es un área grande donde nuestra madera contrachapada simple diseño CNC Router es diferente de molinos "reales" - el enfoque utilizado aquí es una implementación muy barata que aún dará resultados aceptables para un Router CNC de Hobby. Este sistema utiliza un rodamientos lineales muy sencilla y barata usando 1" aluminio ángulo y skateboard rodamientos. Si bien, es bastante rígido y durable. Me imagino que se podría sustituir ángulo de acero para el aluminio. No sabemos con certeza, no intentarlo.

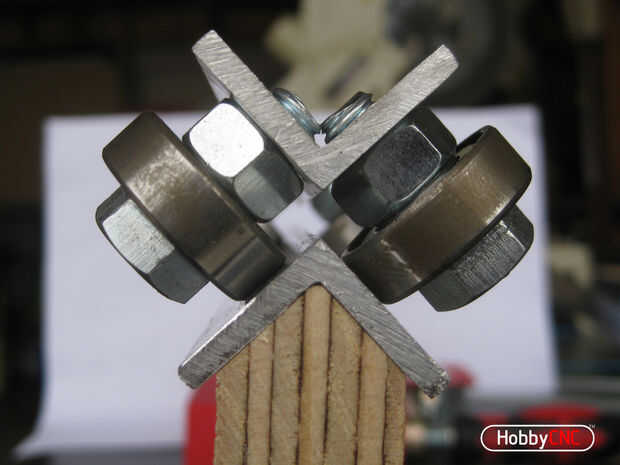

Debe tenerse cuidado para perforar los agujeros de montaje E X A C T L Y la misma distancia desde la esquina del ángulo. Esto determinará cómo todos los cuatro rodamientos paseo contra el ángulo opuesto y distribuir las fuerzas.

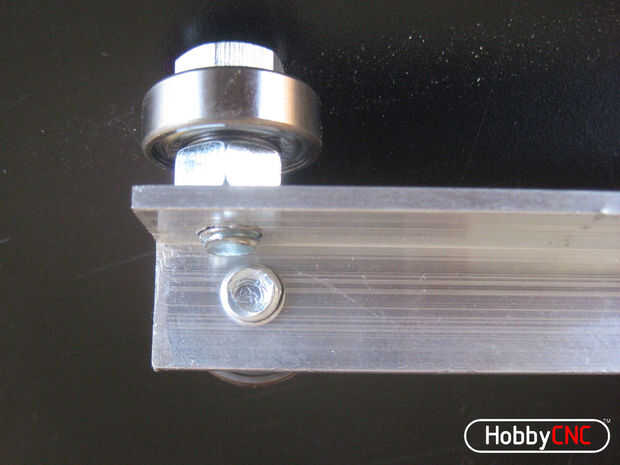

Ponga el perno a través del cojinete y siga con una tuerca. Apriete para asegurar el cojinete. Luego coloque el conjunto de la contratuerca de cojinete en el agujero roscado en la escuadra.

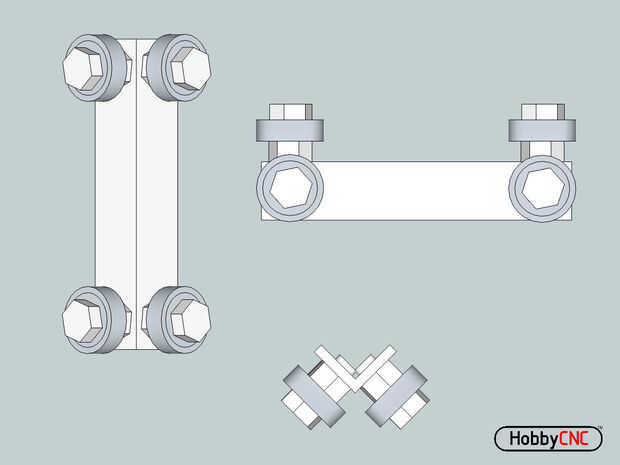

Si sus pernos 3/8" son demasiado largos, pueden compensar los agujeros para los cojinetes, mientras respetes la idéntica distancia desde el vértice del ángulo. Hay dos 8" de longitud y cuatro 4" de largo. Aparte de la longitud, la construcción es idéntica. Taladro y llave 3/8". Montar como se muestra.
