Paso 5: El eje x
El eje x se desplaza a lo largo de la Base, frente a la parte posterior. Como con todas las piezas, cuidado en el corte y el diseño son importantes para asegurar una calidad de salida de tu router.
Alinee cuidadosamente la tuerca de cojinete de eje x lineal y anti-contragolpe piezas perpendiculares y sobre la línea central de la parte inferior del eje x.
Ahora el perno del eje alrededor de la base. Prueba de los rodamientos para un ajuste ceñido pero sin movimiento. Utilice cuñas o ajuste según sea necesario para conseguir un ajuste perfecto.
Deslice el eje hacia adelante y hacia atrás para asegurar un movimiento suave con ningún enlace. En cada extremo del movimiento, marca la base que taladra los agujeros para el tornillo de accionamiento.
Atornillar o pegar el eje x lineal del cojinete se monta en los lados del eje x. Adjuntarle los rodamientos lineales (puse una pequeña cabeza plana Tornillo centro muerto para mantener en su lugar - no se muestra).
Enrosque el tornillo de la impulsión de eje (no mostrado) a través de un lado de la Base, añadir la tuerca cuadrada pequeña (parte de la contra reacción Asamblea), luego la primavera, luego hilo de rosca en la tuerca del cojinete lineal, asegurándose de que el resorte se comprime bien. Un taladro eléctrico con cuidado con abrazadera en un extremo de la varilla roscada acelerará este proceso.
Añadir rodamientos a ambos extremos del tornillo de la impulsión de eje y doble tuerca asegurándose de que hay cierta tensión en el tornillo de manteniendo de "tirarse alrededor" a altas velocidades.

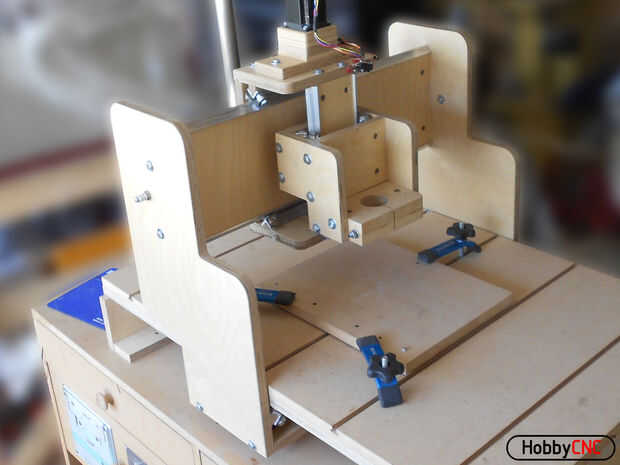

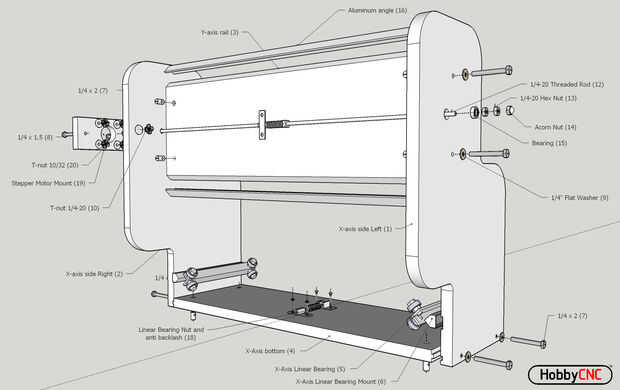

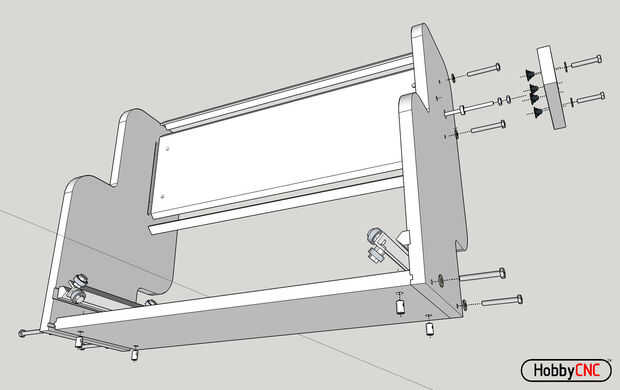

En los dibujos, el eje y tornillo y anti contragolpe del accionador se muestra, pero no están instalados aún.
El montaje del motor paso a paso además se añadirán más tarde.
