Paso 7: z
El eje de z proporciona el componente hacia arriba y abajo del movimiento. Como con todas las piezas, cuidado en el corte y el diseño son importantes para asegurar una calidad de salida de tu router. Es montado y se desliza sobre el eje y. El eje z se mantenga tu fresadora o Dremel o pluma o lo que sea que desea mover.

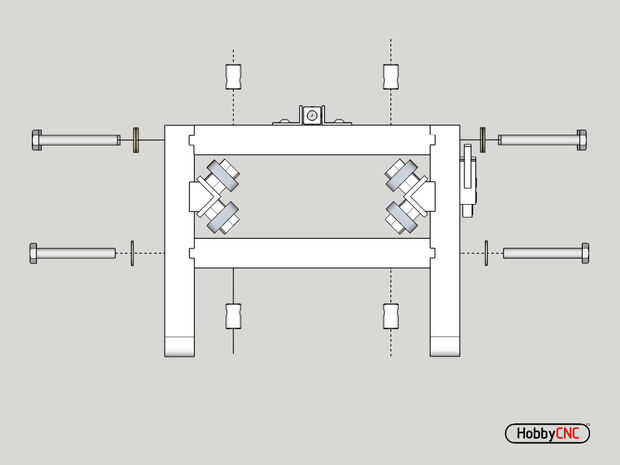

Alinee cuidadosamente la tuerca cojinete lineal de z y anti-contragolpe partes perpendiculares y sobre la línea central de la parte de atrás del eje z.

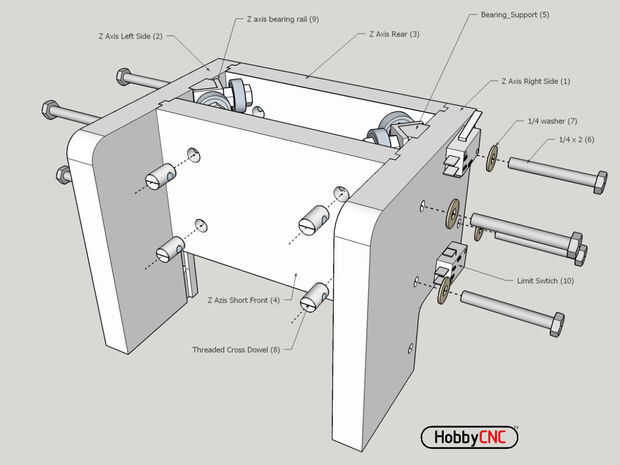

Ahora el perno del eje alrededor de la base. Prueba de los rodamientos para un ajuste ceñido pero sin movimiento. Utilice cuñas o ajuste según sea necesario para conseguir un ajuste perfecto.
Deslice el eje hacia arriba y hacia abajo para asegurar un movimiento suave con ningún enlace. En cada extremo del movimiento, marcan el eje superior e inferior donde taladra los agujeros para el tornillo de accionamiento.

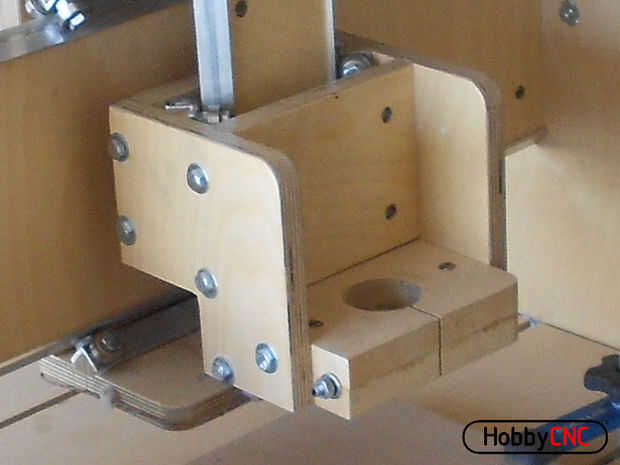

Atornillar o pegar el eje lineal teniendo se monta en los lados del eje z. Adjuntarle los rodamientos lineales (puse una pequeña cabeza plana Tornillo centro muerto para mantener en su lugar - no se muestra).

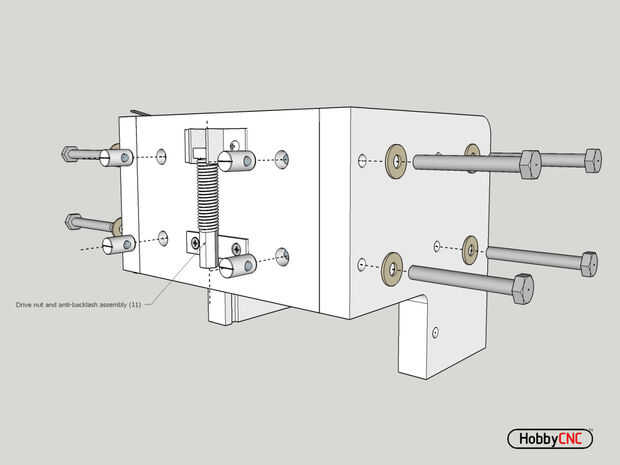

El tornillo de accionamiento de eje (no mostrado) a través de la parte superior del eje del hilo de rosca, añadir la tuerca cuadrada pequeña (parte de la contra reacción Asamblea), luego la primavera, luego hilo de rosca en la tuerca del cojinete lineal, asegurándose de que el resorte se comprime bien. Un taladro eléctrico con cuidado con abrazadera en un extremo de la varilla roscada acelerará este proceso.
Añadir rodamientos a ambos extremos del tornillo de la impulsión de eje y doble tuerca asegurándose de que hay cierta tensión en el tornillo.
El montaje del motor paso a paso además se añadirán más tarde.
