Router CNC Nylon (1 / 6 paso)

Paso 1: Piezas mecánicas

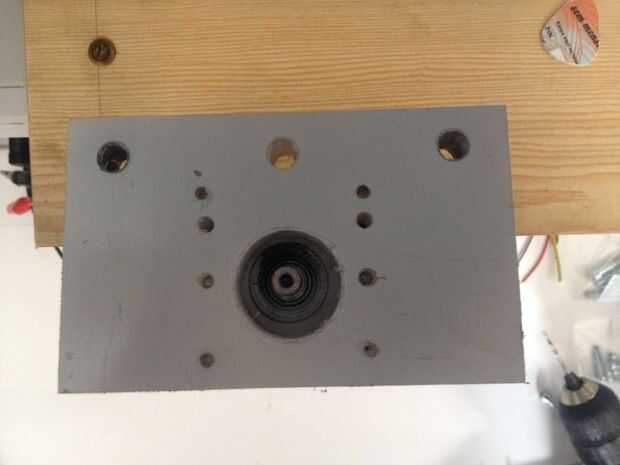

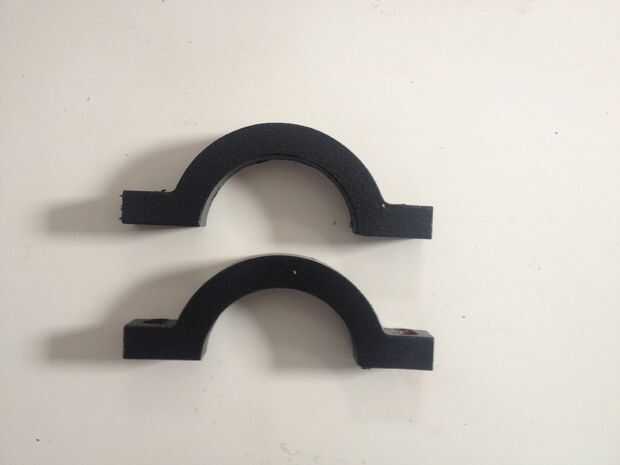

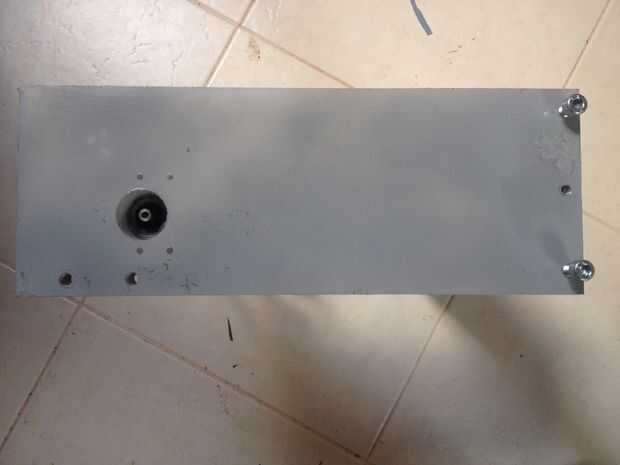

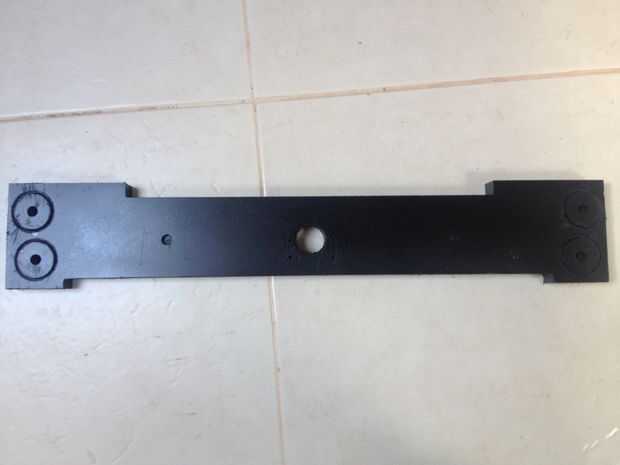

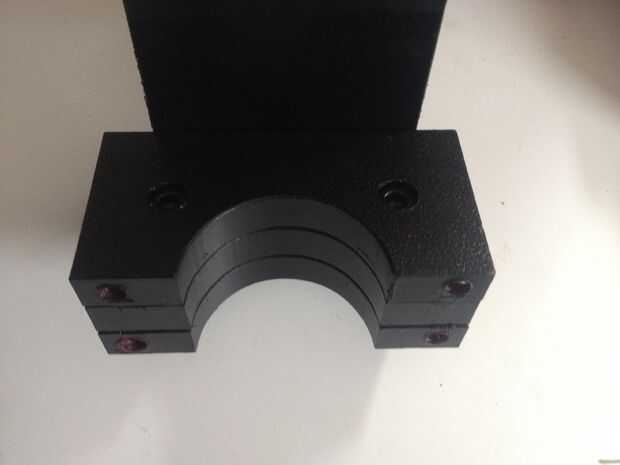

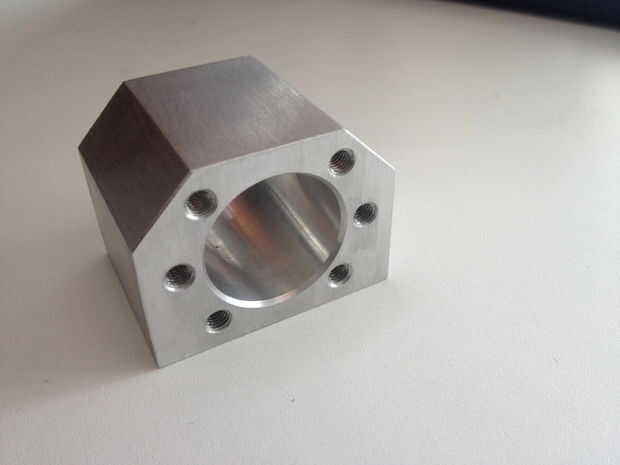

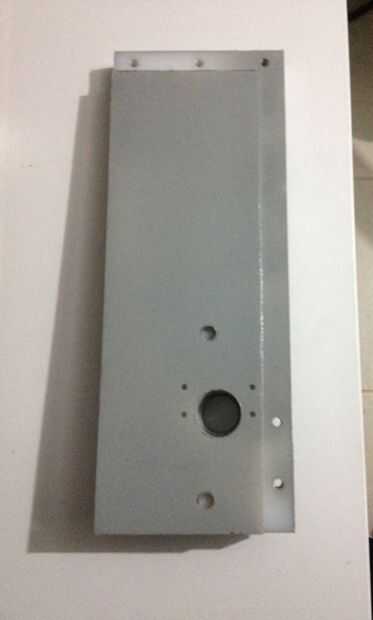

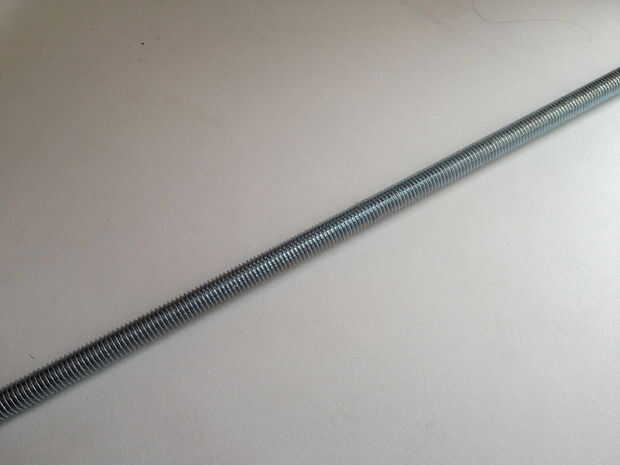

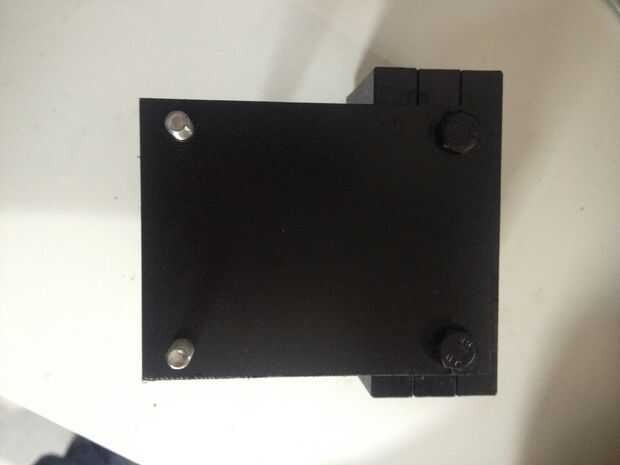

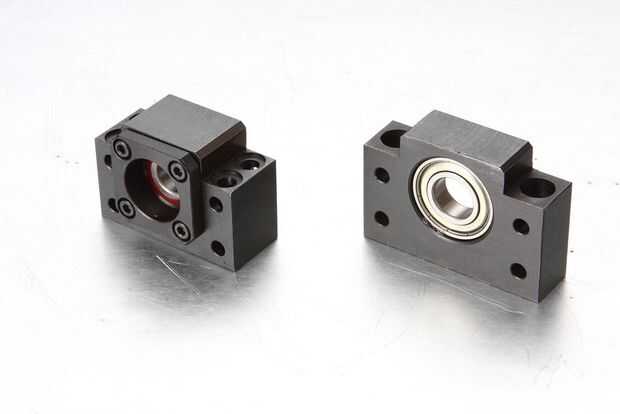

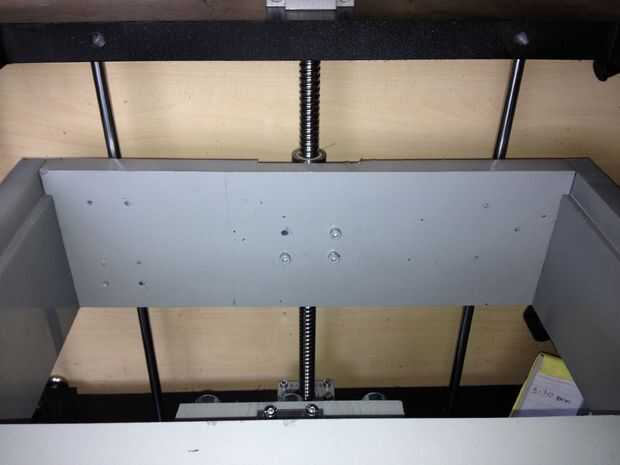

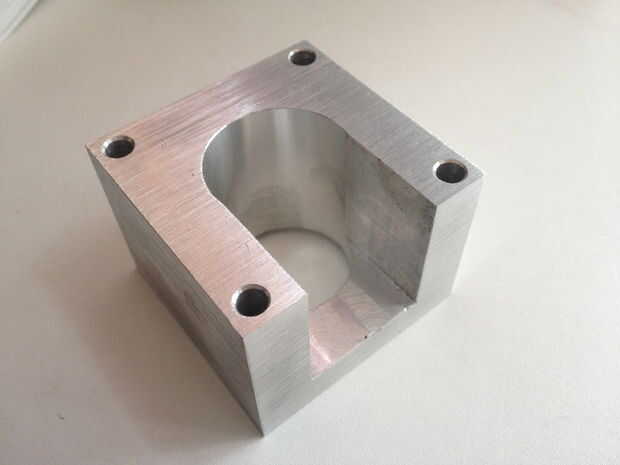

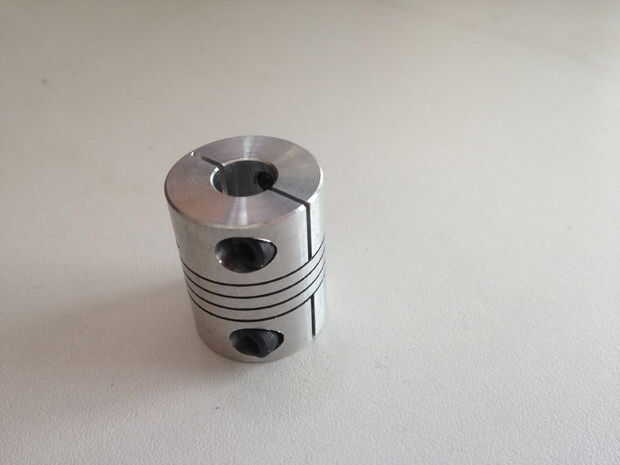

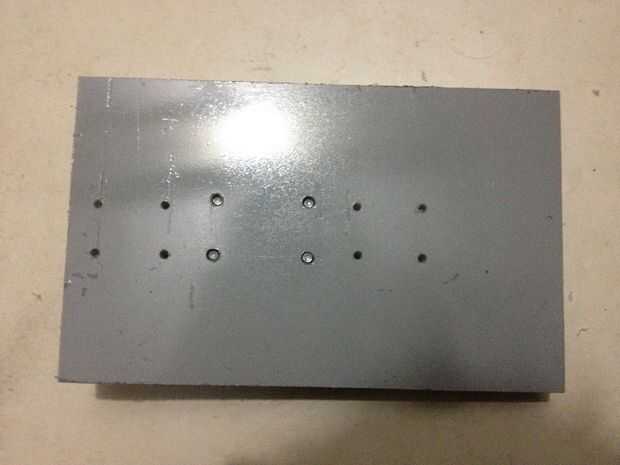

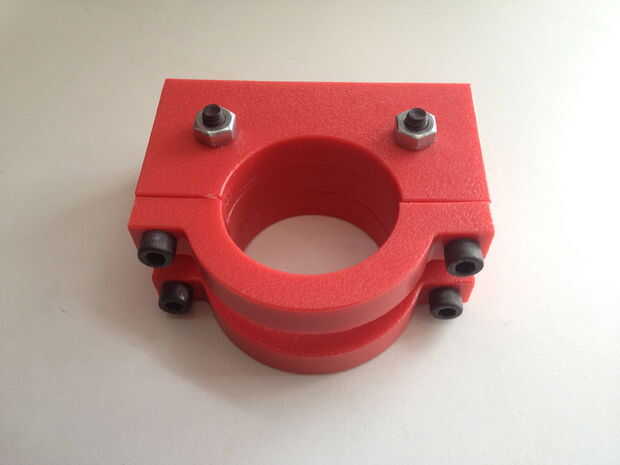

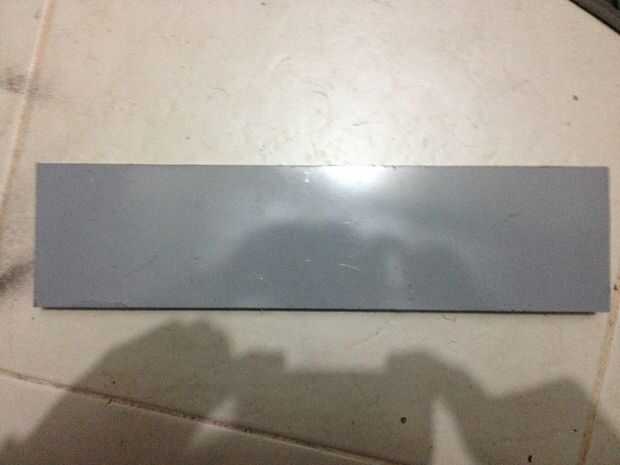

This machine was build with parts of Nylon, Aluminium and Steel. En fotos puede ver todas las partes mecánicas que usted necesita, pero para construir las piezas, se necesita una máquina miller, excepto para algunas piezas como rodamientos lineales, carril linear del cilindro, la bola de tornillo con tuerca y 12 BK/BF (estos últimos son las piezas con un rodamiento interior), que encontrarás en ebay a buen precio.

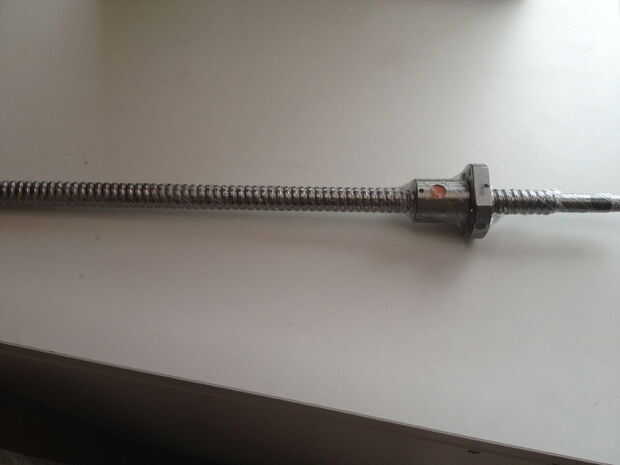

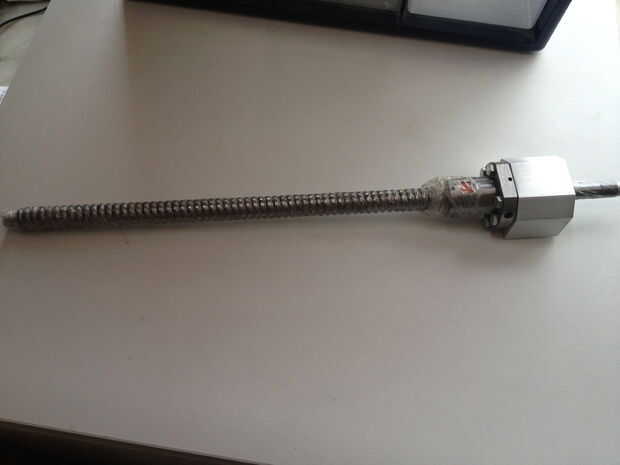

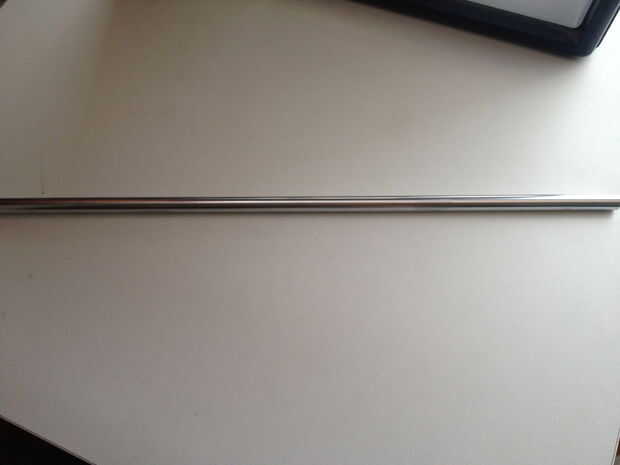

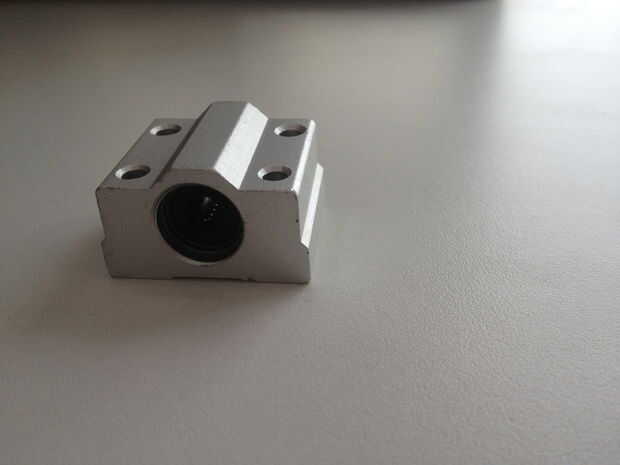

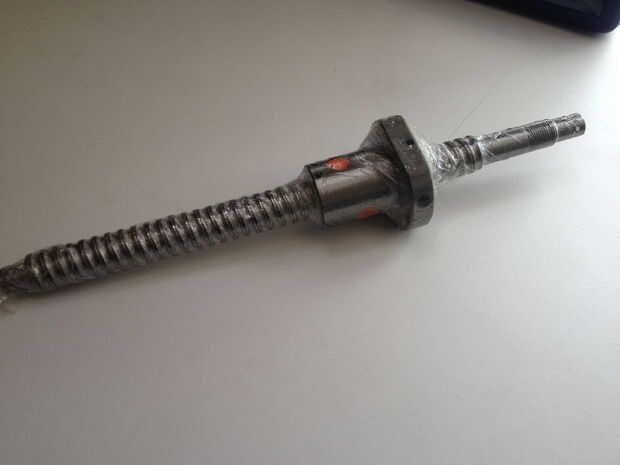

La bola de tornillo son SFU1605 (3 unidades), rodamiento lineal es (2 unidades) de 8mm y 10mm (6 unidades), carril linear del cilindro (2 unidades) de 8mm y 10mm (4units) y BK/BF 12 (3 unidades).

Todas las dimensiones están en los planos en el siguiente paso...

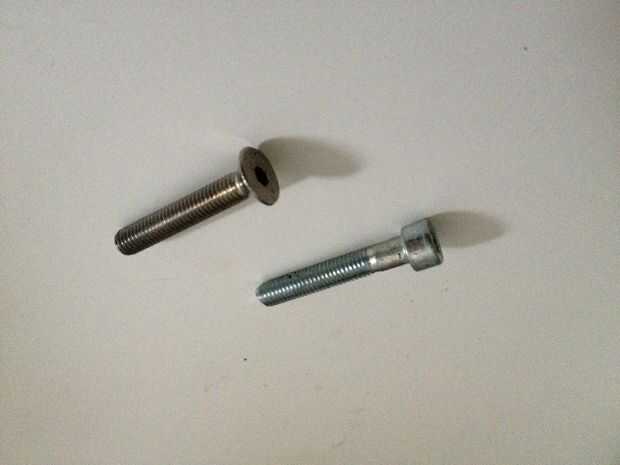

Los tornillos (umbrako) son:
M3x30 - 8
M4x30 - 36
M4x35 - 12
M4x50 - 12
M5x20 - 18
M5x20 (cabeza cónica) - 4
M5x35 - 12
M6x20 - 10
M8x20 - 4
M8x35 - 16

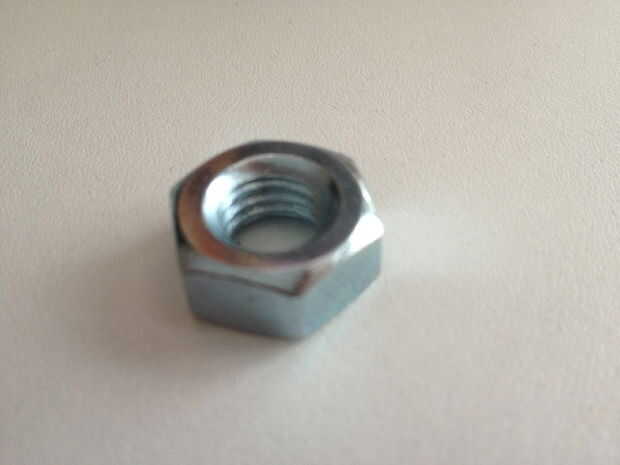

Las tuercas son:
M8 - 4
M10 - 8

La arandela plana son:

M3 - 8
M4 - 60
M5 - 30
M6 - 10
M8 - 20
