Router inalámbrico de casa con medidor de utilización analógica (3 / 5 paso)

Paso 3: Op-circuito

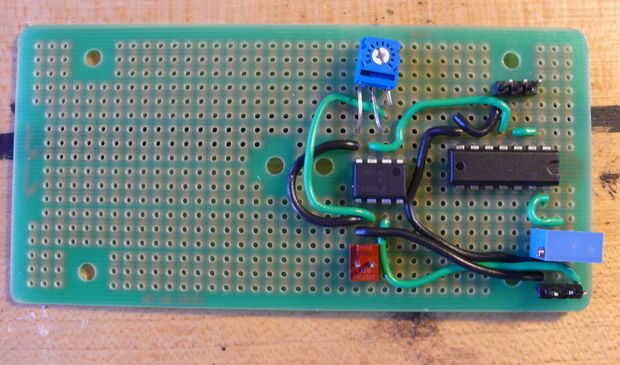

Hay dos etapas entre el LED en la placa del router principal y el cuentavueltas.

1) aislar el circuito de amplificador operacional de la Junta de router. Esto se hace con un 'buffer' en forma de un 74HC04. Un inversor que tiene puertas que no obtendrá ninguna corriente del router y la salida de una señal basada en la inversa de la entrada. Este chico viene con 6 puertas, así que si usted quiere conseguir la misma señal de salida que la señal de entrada ata a puertas espalda con espalda.

Falta el enlace) tuve una etapa intermediatary que fue diseñada para suavizar la señal de onda cuadrada, el LED de conducción a una carga agradable analógica subiendo/bajando al contador de rev, sin embargo la mecánica del contador había proporcionado el necesario suave. Así que, en algunos de los diagramas que verás y filtro de paso bajo RC.

2) Op-amp. Elegir un chip muy viejo, el LM 741, que trabajó, pero vino con un montón de limitaciones que afectaron drásticamente el diseño. Nota cómo el cuentavueltas nunca va a cero, y la gama parece flotar alrededor del centro de la esfera. Limitaciones de lo op-amp. Leason aprendió y en las próximas semanas voy a mejorar este circuito para tener una más amplia gama de salida.
