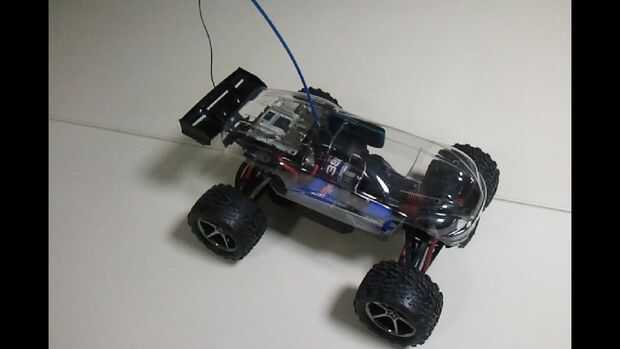

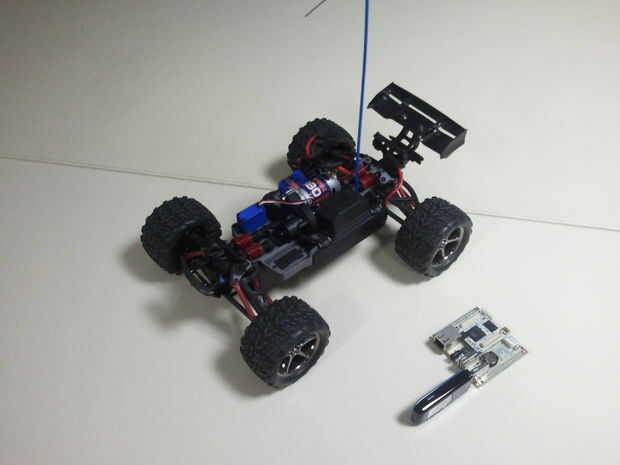

Rover de tierra móvil dos - 3,5 G exploración (7 / 8 paso)

Paso 7: objetivo 1 - las conexiones

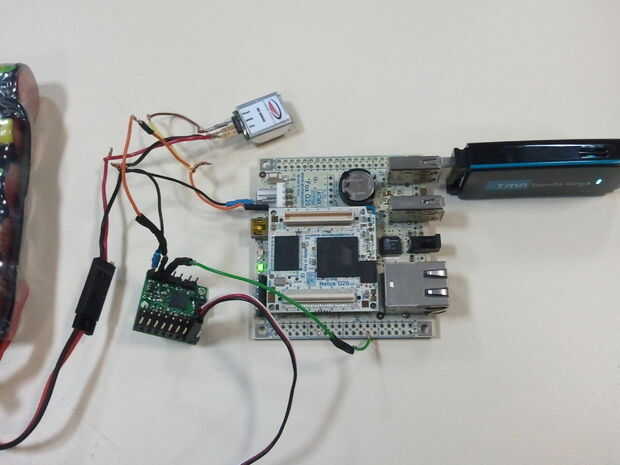

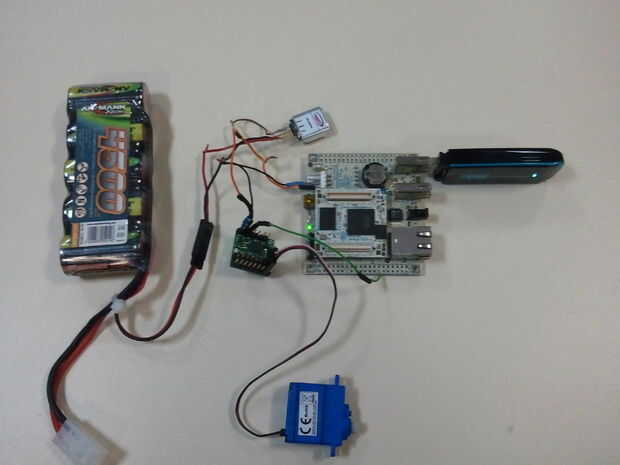

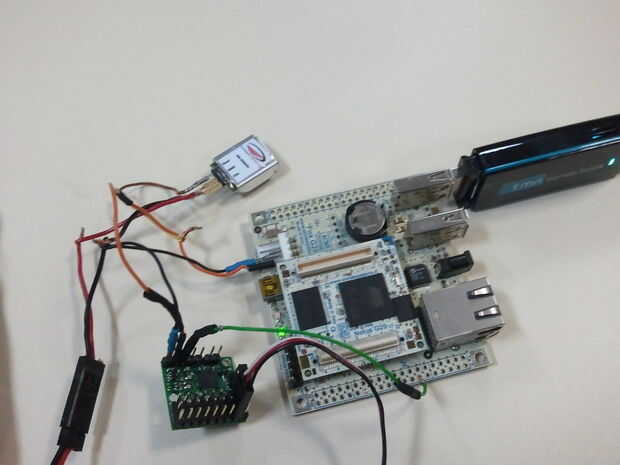

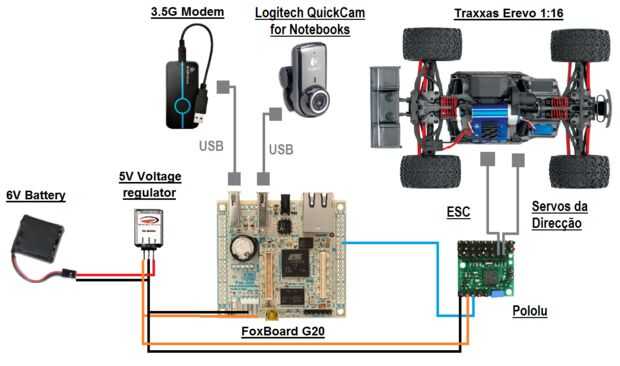

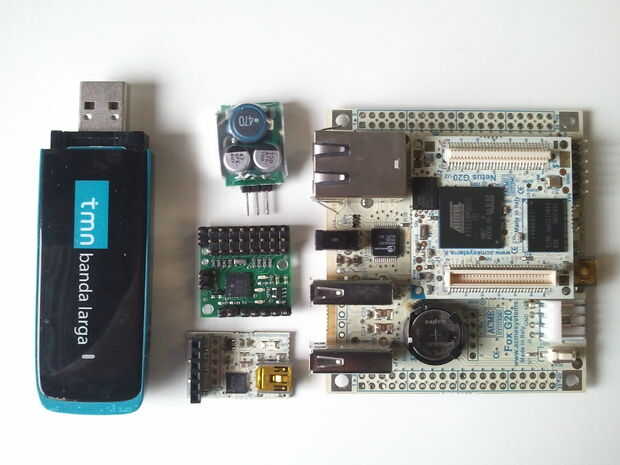

1 - el primer objetivo es hacer las siguientes conexiones (siga la imagen de arriba):
Instrucciones:

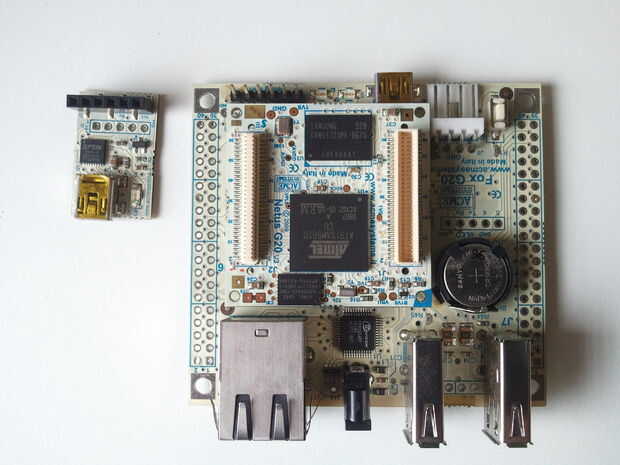

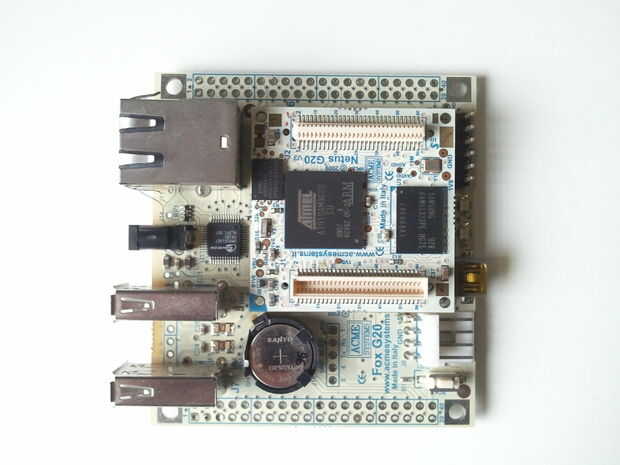

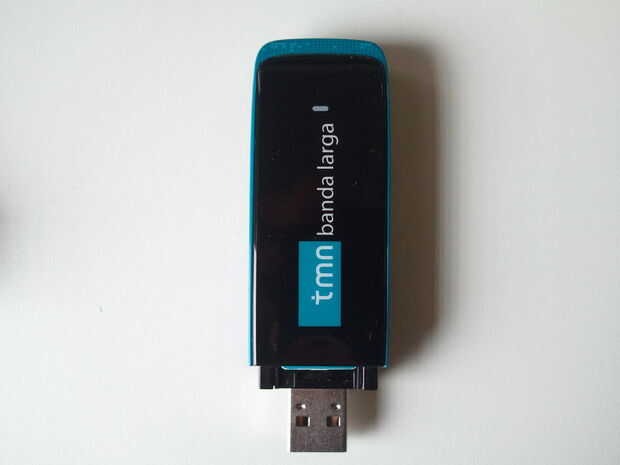

1.1 - Conecte el Foxboard G20 ZTE 3.5g módem mediante un cable USB
1.2 - conectarse el Foxboard G20 Logitech WebCam via cable USB

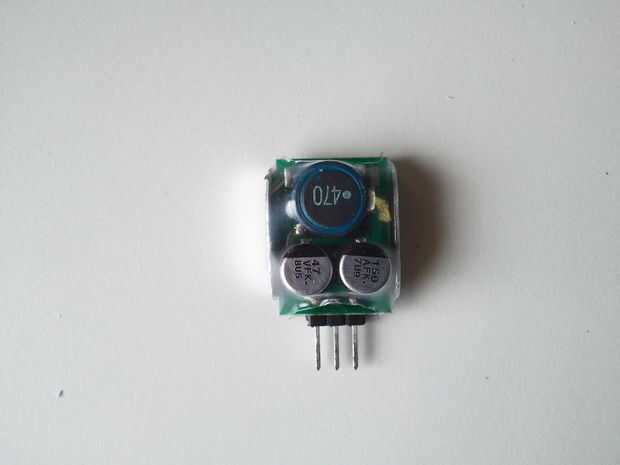

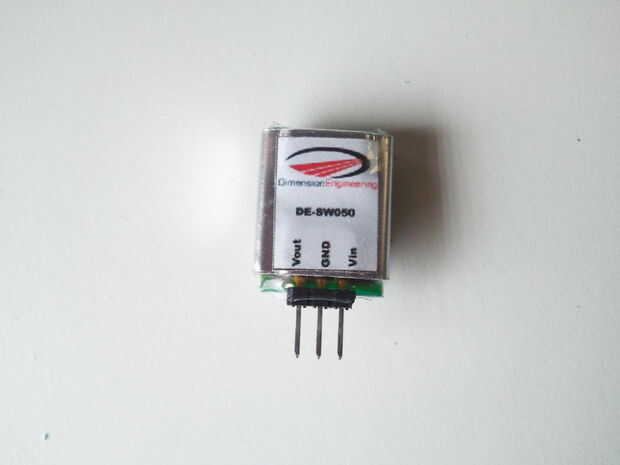

1.3 - conectar la batería de 6V para el regulador de voltaje de 5V:
1.3.1 - tierra a tierra (cable negro)
1.3.2 - Baterry 6V a Vin de regulador de voltaje de 5V (cable rojo)
1.4 - Conecte el regulador de voltaje de 5V para el FoxBoard G20:
1.4.1 - tierra a tierra (cable negro)
1.4.2 - Vout de regulador de voltaje 5V a Foxboard G20 Vin (cable naranja)

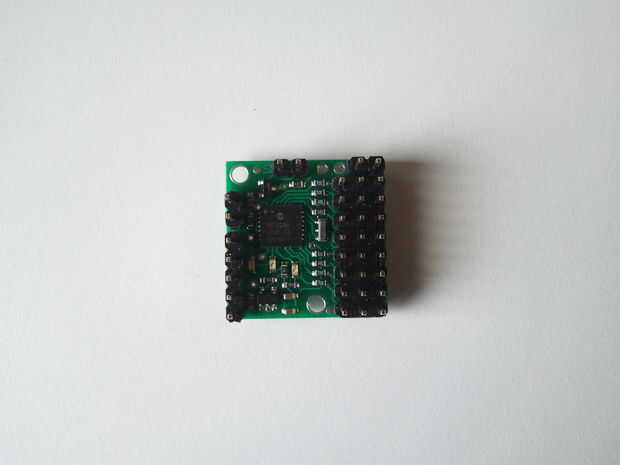

1.5 - Conecte el FoxBoard G20 Servo Micro controlador:
1.5.1 - señal a través de Foxboard G20 puerto J6.14 (TXD3 transmitir datos ttyS4) al micro
perno de la señal serial de controlador (azul)
1.5.2 - tierra a common ground (negro)
1.5.3 - energía vía el regulador de voltaje de 5V al pin de alimentación de micro controlador (naranja)
1.6 - conectar el controlador Micro Servo a los servos por medio de cables Servo
1.6.1 - micro Servo controlador señal Servo
1.6.2 - micro Servo controlador tierra a tierra y tierra de la batería de 6V
1.6.3 - micro Servo controlador eléctrico a batería de 6V
1.7 - conectar el regulador Micro Servo para control de interruptor electrónico (ESC)
1.7.1 - micro Servo controlador señal Servo
1.7.2 - micro Servo regulador a tierra
1.7.3 - micro Servo cable de alimentación de energía de controlador no está conectado a la ESC

Es tan simple como que eres bueno para ir.
