Paso 5: El Hardware

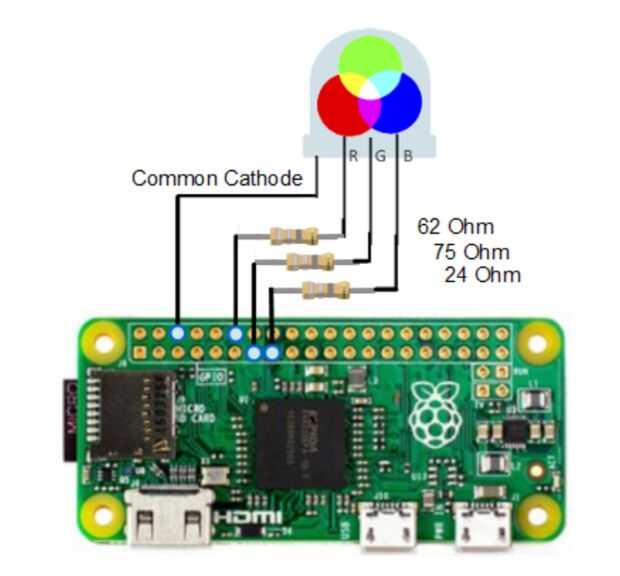

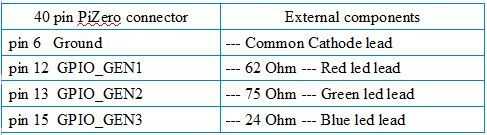

Los valores de resistencia utilizados son diferentes, como la caída de tensión y la eficiencia son diferentes para los tres segmentos de colores LED. Los niveles altos de GPIO de salida fueron aproximadamente 3,2 voltios. Cada segmento del LED fue probado para asegurarse de que consume menos de 20ma máximo y sobre todo 40ma (< 50ma total máximo permitido), que puede manejar fácilmente el PiZero. Recibí tanta brillo de salida posible, conducir directamente el LED; que es suficiente para mis necesidades. Para conducir corrientes más altas, para una salida mucho más brillante, intermedio unidad transistores podrían utilizarse con un ánodo común LED con su ánodo conectado a la línea de 5v.
PD: Como mi varios niveles blancos están saliendo un poco azulados, 27 en vez de 24 Ohm habría sido una mejor opción para mí.

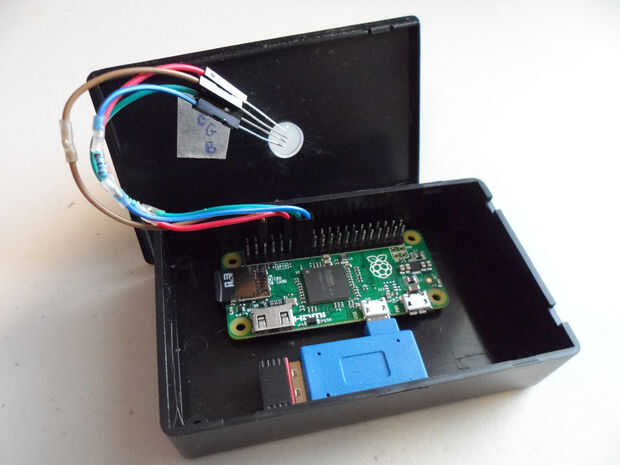

Nota utiliza un encabezado con clavijas macho y conectados a las patas del LED con puentes F-F. Esto mantuvo a la altura total. Soldados resistentes a las en medio de los puentes. Usando circuitos ni menos soldadura Junta, junto con el uso de un ángulo recto micro-USB al adaptador del USB para el WiFi dongle, hizo el montaje final bastante compacta.

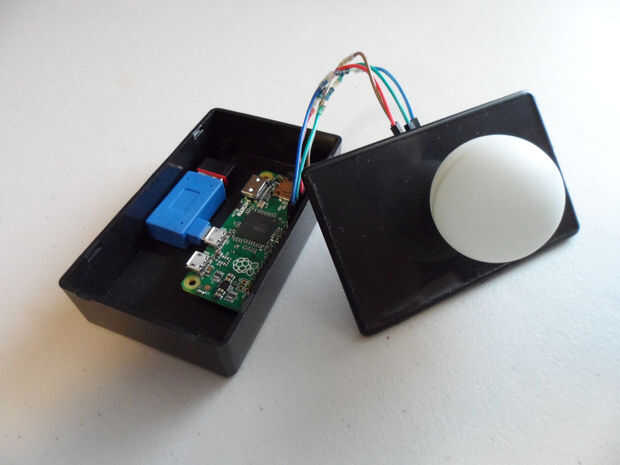

Para un difusor, recomiendo una pelota de ping-pong (es fácil hacer un agujero justo lo suficientemente grande como para introducir el 08/05/10 m m LED en). O cortar la parte superior de una bombilla de luz LED (uno que utiliza un difusor de plástico). Para esta marca una línea, con un fino sharpie, el punto donde desea que corte y use una Dremel como herramienta con un corte fino. Si lo desea, puede usarse un agradable pequeño corte jarra o vaso de agua. Una vez que se ha asentado en un difusor, pegamento a la parte superior de la caja.
Para las demostraciones me gusta usar un pequeña Li-Banco de la energía colocado dentro de la caja. Esta unidad parece más impresionante totalmente inalámbrica. Por supuesto, tendrá un tiempo de funcionamiento limitado en esa configuración. Para ir a operación normal simplemente utilizo un adaptador de pared micro-USB.
