Paso 1: Lista de materiales
Primero un descargo de responsabilidad: se toma como un dado que sabes lo que estás haciendo. Este instructivo sirve como inspiración y no como una guía infalible a la construcción de este prototipo. No encienda me si prendieron fuego a su hogar o recibir un choque electrico intentar hacerlo!
Abajo hay una lista de lo que usé para construir el prototipo de regulador de humedad. Puede modificar la lista a sus necesidades y a los componentes ya tiene disponibles.
- Raspbery Pi A +. Elegí que el modelo de A + para es menor de bajo consumo de energía, ya que se utiliza sólo para un único propósito.
- Dongle WiFi. Si usted necesita la conectividad de la nube. Además, el IPC es como un sistema sin cabeza
(es decir, sin pantalla): necesita una forma de comunicarse con él, que es por terminal (conexión SSH).
- microSD con Raspbian instalado, conexiones SSH activadas, GPIO activa.
Un módulo de sensor de temperatura y humedad. He utilizado el módulo AM2302, que se basa en el sensor de DHT22, con resistores necesarios todos los soldados. También puede usar un DHT22 plano o bien un DHT11 (menos precisa), pero entonces usted tendría que hacer alguna soldadura usted mismo.
- Motor de pasos bipolar de NEMA 14.
- L293D basado en controlador de motor paso a paso bipolar. Si utilizas un motor unipolar, el un controlador de array de darlington en ULN2003 puede ser más adecuado.
- 2 x ventiladores cooler de pc.
- MOSFET había basado interruptor actual.
- Un cargador USB de doble salida, por lo menos 2x2A salida. Un puerto se utiliza para la alimentación de la Raspberry Pi y el otro para accionar el motor paso a paso y los fans. Si usted descubre que el cargador del USB no proporciona suficiente jugo para su paso a paso los fans, puede utilizar un cargador de laptop. Algunos de ellos vienen con un puerto de carga USB adicional, que puede utilizar para conducir la RPi. Si utiliza dos fuentes de alimentación diferentes, asegúrese de que tienen un terreno común en todas las conexiones eléctricas.
- Cables.
- Puede utilizar conectores de placa para la conexión de los circuitos, motores y ventiladores juntos.
- Un USB-A macho a macho Micro-B USB para conectar el IPC para el cargador USB.
- Un cable USB con un extremo macho de USB-A, si va a poder el motor y el ventilador con el cargador USB.

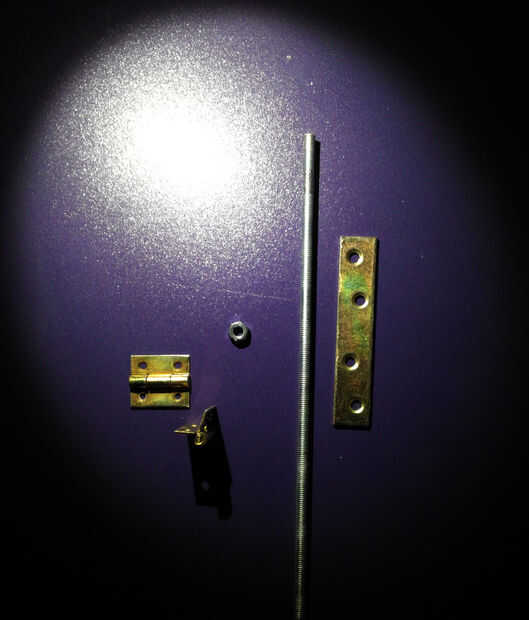

- Varilla roscada una métrica M5. La longitud depende de la apertura máxima de la ventana.
- Una tuerca hexagonal métrica M5.
Si utilizas una más grande y más de gran alcance paso a paso (por ejemplo un NEMA 17 o 14 NEMA más potente) puede utilizar una varilla de diámetro roscado y una tuerca más grande. También deberás ajustar las piezas impresas 3D en consecuencia.
- x 2 bisagras con aprox. 4cm de ancho.
- Tornillos.
- Cinta adhesiva para conductos.
- Algunas piezas impresas 3D, para lo cual proporciono los archivos .stl aquí. Usted puede, sin embargo, diseñarle para poseer, o también tallar de madera contrachapada / usar otro material. Improvisar!
Las piezas impresas 3D son:- Montaje en bastidor (stl modelo base)
- montura de ventana (puede utilizar el modelo stl llamado conector)
- hexagonal cubierta tuerca (stl modelo tuerca hexagonal)
- taza de cubierta tuerca de maleficio (stl modelo tapa tuerca hexagonal)
- conector entre ventana montaje y montaje de la cubierta tuerca hexagonal (imprimir nuevo modelo stl llamado conector)
