RPiScope: un microscopio de frambuesa pi, fabricación de piezas de acrílico de corte láser (1 / 5 paso)

Paso 1: Tomar imágenes e imágenes de ejemplo

Preferentemente he estado usando PiVision para tomar imágenes. Pero hay un número de otras interfaces de usuario buena para raspistill y raspivid así. Alternativamente también se puede ejecutar raspistill desde dentro de Mathematica, donde usted puede utilizar directamente las funciones de análisis de imagen muy poderoso que vienen con el programa de análisis de imagen.

PiVision le da una buena opción en "Principal" a la visión de la imagen y ver si la cámara se centra en el área de interés. A continuación, podrá cambiar a la pestaña "Foto" y la imagen. Cambie la configuración de la opción para ampliar la imagen de vista previa, así que usted puede ver más detalles y poder volver a centrar. Cambiar el parámetro "t" a 20.000 o más, por lo que tendrá tiempo suficiente para optimizar la selección del enfoque y la zona antes de toma la imagen.

Enfoque puede ser un poco difícil sin mover la cámara. En el caso de la versión de LEGO la cámara fue trabada por un engranaje que también permite ajustes finos, y se planea implementar una construcción similar en versiones posteriores de este microscopio así.

Como la profundidad de foco del sistema es extremadamente pequeña, usted tendrá para centrarse en el detalle mismo que le interesa.

La zona de enfoque está limitada a un área del centro si la imagen. Puede usar GIMP o un programa similar para recortar las imágenes para el área correspondiente.

Un efecto llamado resultado de aberración cromática en un fallo de color, para que el centro de una imagen en blanco es de color amarillo mientras que el área exterior aparece violett. Como lentes acromáticas prácticamente no son availabe en M12, la mejor opción para correcciones parece ser la aplicación de un filtro específico en el procesamiento posterior.

Otro artefacto puede ser un efecto causado por la función de compensación de blanco. Incluso si un objeto es rojo brillante, parece blanco si no se comprueba que ningún otro color.

También puede tomar películas en el formato h264. Hay uno en los ejemplos.

-------------------------------------------------------------

Aquí encontrará una gran variedad de imágenes de ejemplo cuando se toma con el dispositivo.
La mayoría de ellos fueron tomada con el objetivo de 12 mm que ordenó en la división de la visión.

En muchos casos recorta a un área seleccionada, algunos tamaño o dado vuelta
. Sin otras manipulaciones que realiza.

Si desea obtener una impresión real de la resolución, recomiendo para descargar algunas de las imágenes.

1-2 de imágenes: imágenes de una araña muy pequeña con una longitud de unos 2,5 mm Luz reflejada (#1) e imágenes de transiluminación (#2).

Imágenes 3-5: imágenes de una pequeña mosca con alas grandes.
Cuerpo de la mosca (#3) y acercamientos en el ojo de la mosca (#4) y sus alas (#5).

6-8 de imágenes: imágenes de granos de cristal pequeños, con un tamaño promedio de 100 μm. Me han manchado los y utilizarlos como tamaño estándar.
Imagen 6: Las líneas naranjas son los patrones de un papel de milímetro
Imagen 7-8: mojar granos, refleja y transiluminación vistas

9-11 de imágenes: una imagen de la parte de una pequeña flor azul (#9);

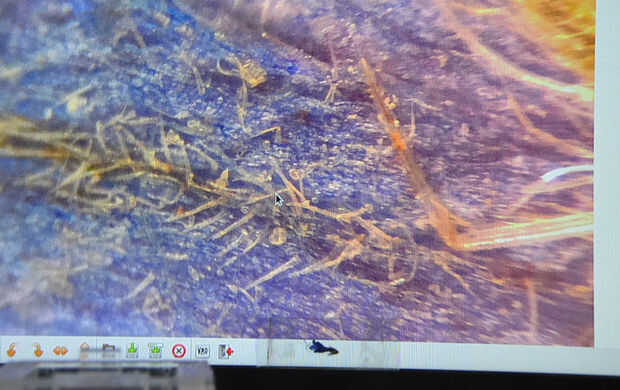

la imagen en la pantalla de mi TV, con el objeto de abajo (#10);
la flor (#11).

Imagen 12: La punta de un bolígrafo

Imagen 13: La punta de una aguja de insulina

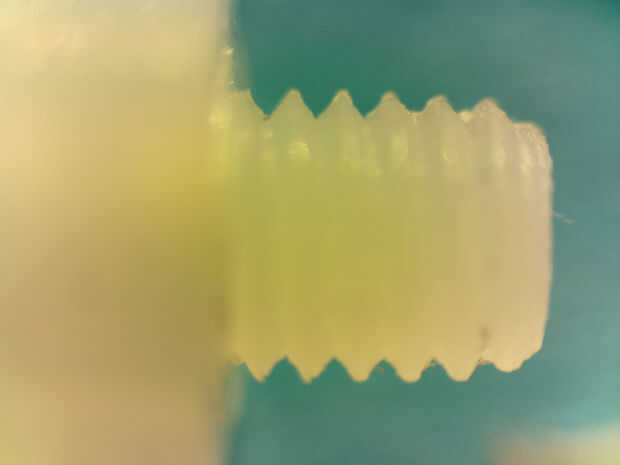

Imagen 14: 3 M tornillo de Nylon

Imagen 15: El interior de una pequeña flor amarilla

Imagen 16: Una rodaja de cebolla

Imágenes 17-19: detalles de la parte interior amarilla de una Margarita

Imágenes 20 y 21: transiluminación y opiniones de la luz reflejadas de un pétalo de amapola seco

Imágenes 22-25: las partículas diminutas de vidrio teñido con un pigmento fluorescente amarillo y naranja, illumated con normal (#22 y #24) y luz azul (#23 y #25). Desmenuzar las partículas y los granos de vidrio con canales interiores y un promedio de tamaño de unos 100 μm donde teñidas con colorantes fluorescentes naranja y amarillo respectivamente. Sobre la iluminación con luz azul de una luz azul LEDs (Phlillips goLITE), dieron un fluoresence brillante. Como se puede ver, las partículas de triturar con sus canales abiertos fueron manchadas, mientras que los granos donde muy inhomogenously manchada.

Imágenes 26 a 30: detalles de una mosca común Había cogido la mosca en un vaso e intoxicados con diclorometano, tratando de acabar con él. Aquí encontrará algunas de las imágenes de su cabeza. Hacer las fotografías, estaba sorprendido de encontrar que el animal no estaba totalmente muerto.
Que dio como resultado:

1 de la película: una mosca que se pega la lengua. Así que aquí está una película algo inusual con vuela druged. H264 es el formato de vídeo estándar de la raspicam.
Puede usar el VLC player para ver películas de h264 en un sistema Windows.

Imágenes 31-36: detalles de una oruga
Me encontré con una oruga. En noviembre, en Berlín. Extraño.
Murió para la ciencia en lugar de frío. Algunos detalles.
