Paso 2: Construcción del microscopio
Ordenar y comprar piezas necesarias. Cuidadosamente retire las piezas de corte láser de las placas y retire las hojas de protección.
Si es necesario, cortar las vigas de acrílico 10 x 10 mm a la longitud dada y limpiar los bordes. Ahora puede ya sea taladrar los agujeros de 3 mm necesarios para dubles (aproximadamente 5 mm de profundidad) y montar las piezas usando los dubles o sólo puede pegar las piezas, según el plan.

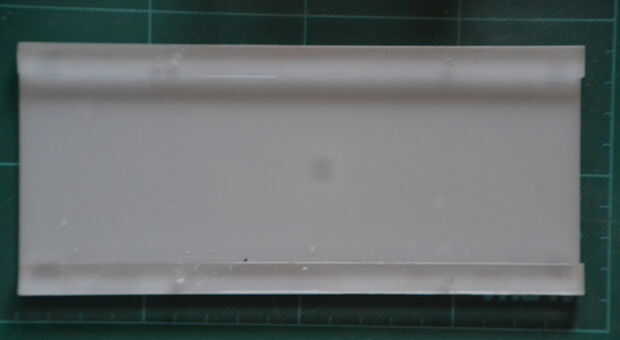

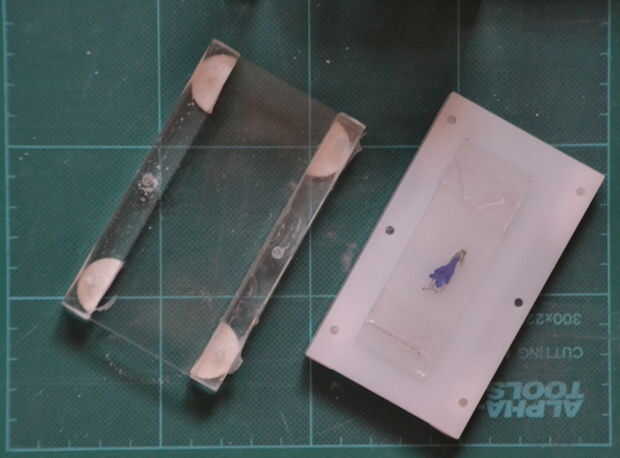

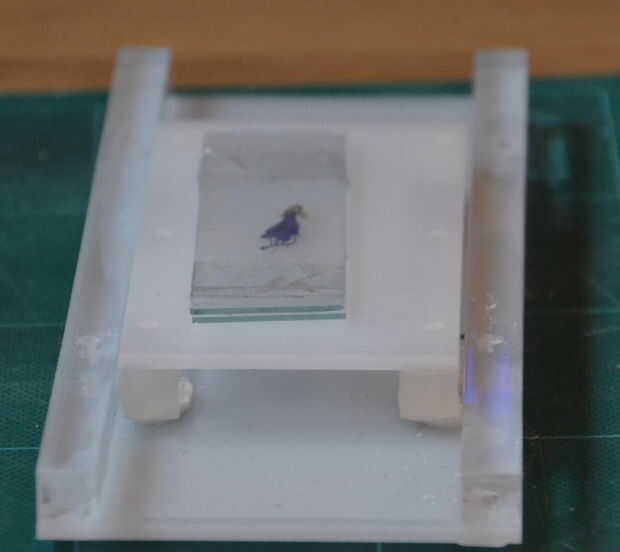

Se recomienda primero construir la "torre", entonces la "base", asegurándose de que la torre se ajusta firmemente sobre las vigas de la base. Luego montar las guías de bandeja objeto, asegurarse de que encajan bien, pero no a apretado, en la base. Resultó que un trozo de fieltro en la parte inferior de la bandeja de objeto trineos hace ellos mueven más suaves.

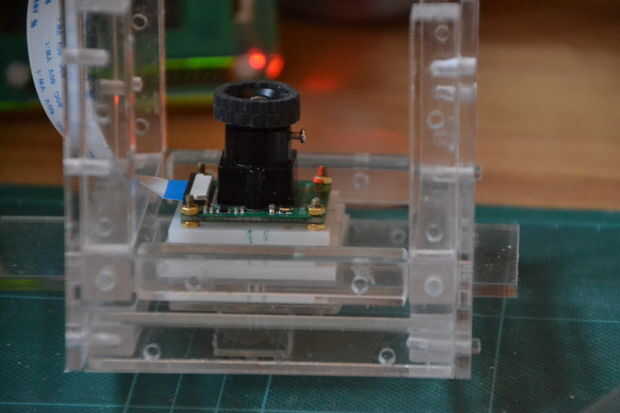

Por ahora la parte más complicada es la Asamblea de la titular de la cámara. Consta de tres cuadrados más pequeños. En el pedazo de centro deberá perforar agujeros de 5 mm para adaptarse a las cabezas de los tornillos en los orificios de 2 mm cuatro inferior pieza para los cuatro tornillos de M2 que sostenga la cámara y en los dos agujeros de la placa superior para los tornillos que conectan las placas de la cámara y la cámara a la placa de soporte de cámara grande movible. Estos agujeros será cortado en la próxima versión laser.

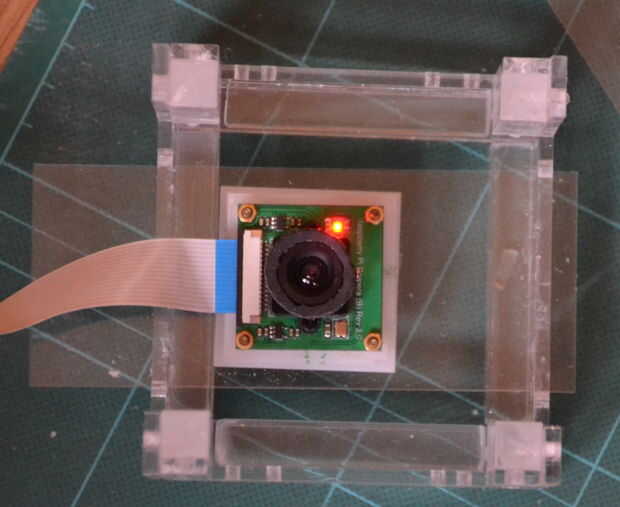

Para activar los tornillos M2 ir a través de los orificios de PCB la cámara cuidadosamente debe ensanchar los orificios con una broca de 2 mm. Ahora se pegan primero los tornillos aunque los orificios en la placa inferior, luego coloque la tuerca de primera sobre los tornillos, ahora Coloque la cámara sobre los tornillos y coloque el segundo conjunto de tornillos. Ajustar la posición de las tuercas. En caso que tenga que ajustar la colocación de los tornillos mediante la ampliación de uno o más de los orificios de la placa de soporte. Ahora coloque la placa media sobre la placa inferior, Compruebe la correcta orientación de los dos agujeros centrales (!) y unir las dos placas y fijar la posición de las cabezas de los tornillos con pegamento. Los restantes tornillos de M2 a través de la placa superior del palillo y pegar la placa superior a la media placa con las cabezas de los tornillos en los agujeros apropiados. Utilice suficiente pegamento para fijar las cabezas de los tornillos. Ahora puede colocar la placa de soporte de cámara larga en las ranuras de la "torre" y fijar la cámara en la placa con los dos tornillos.

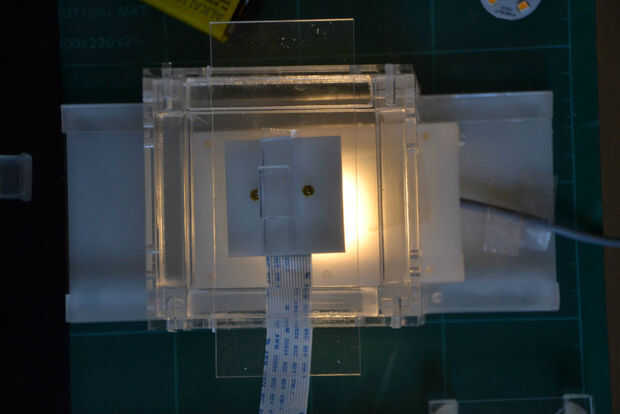

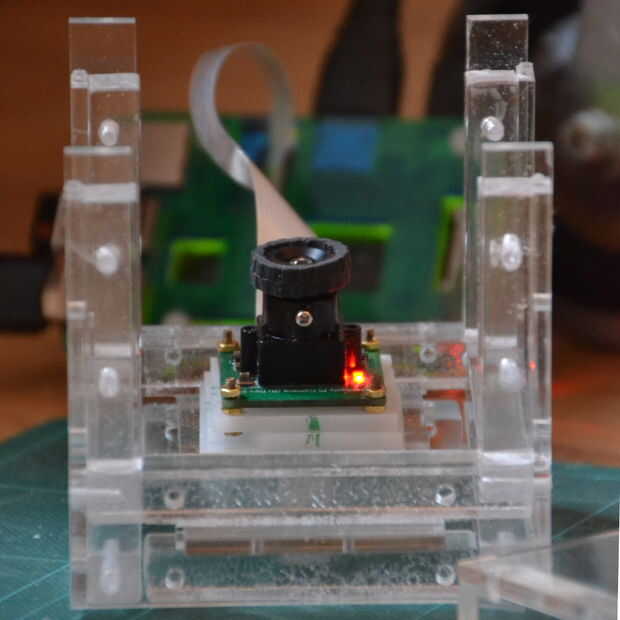

Ahora puede colocar la "torre de la cámara" sobre la placa base. Tenga en cuenta que en el prototipo presentado hay cuatro botones en la parte inferior de la torre. Para arreglar la torre en una posición definida, podrá perforar cuatro agujeros de 5mm en las vigas de la placa base.
Como se describe en detalle en otra parte, no describo la configuración de la Pi y la cámara. Para facilitar el giro del objetivo para enfocar, he colocado una rueda de goma un poco ajustada de LEGO en el extremo del objetivo.
