Paso 5: Varilla de empuje delantera suspensión
I. CONJUNTO DE SUSPENSIÓN DELANTERA RS-01
Montaje frontal A. impreso piezas
Izquierda y derecha A-brazos
Izquierda y derecha superior A-arms
Brazos de balancín izquierdo y derecho
Izquierda y derecha husos y montantes delanteros de ejes (si imprime el coche) F109 (si está usando la versión F109 del edificio) (3) separadores impresos
(10) tornillos m3x10
(3) tamaño del tornillo aluminio collarín separadores 6mm OD, 5mm largo para M4
(2) arandelas avellanadas m3 https://www.tqrcracing.com/shop/product_view.asp?... (4) rodamientos 5x8x2.5mm
(2) m3x14 tornillos planos
(3) tornillos plana m3x30
(3) tuercas m3
(2) las tuercas nylock m3
(2) pernos m3x30
(2 paquetes de 12) Equipo asociado 6271 corto bola final Set [utilizará 16]
(1 paquete de 6) Traxxas 2742 X corta varilla extremos conector bola [utilizará 4] (2) espaciadores m3x3.2 ID x4.5 od http://www.mcmaster.com/#92871A171
(2) M3 recauchutados barra de corte a la longitud deseada de los shocks que yo usa
B. conjunto de partes
A-brazo
1. tomar el todo de los brazos de sospechas frente, superior e inferior A-arms y taladro de los agujeros en los extremos con el 2,3 mm broca.
2. toque en todos los agujeros con el grifo de m3x1.0.
3. Atornille los tornillos m3x10 en los agujeros.
(una versión prototipo de la suspensión delantera, pero se utiliza para ilustrar a la Asamblea y cómo se colocarán los tornillos de fijación en el inferiores y superiores a-brazos).
4. Inserte un tornillo de llave en el agujero en el extremo del brazo que apoyará el extremo de la bola que sujeta a los ejes delanteros o montantes.
Montaje de ejes de balancín
5. Taladre y aprovechar los agujeros de los ejes de balancín.
6. cuchara (4) 6271 pelota corta tomas bolas e introducir las bolas en las tomas. Esto es extremadamente difícil a menos que si utilizas la presión. Tomar la madera y taladro y golpéelo suavemente para que usted puede atornillar el tornillo de la bola en la madera. El lugar de la toma de bola arriba, sosteniendo el extremo hexagonal con los alicates. Luego coloque otro pedazo de madera sobre de todo y presione hacia abajo. En la mayoría de las ocasiones usted oirá un chasquido audible como la bola y el zócalo se unen. Desenrosque la bola ahora unida y la madera y luego se hacen. ****
7. Atornille estos 4 bolas y casquillos en los balancines. Puede que necesite utilizar los alicates. Conseguir apretado, no trate de apriete o se puede romper el plástico o ruina de que los hilos de rosca en el orificio y se tendrá que rehacer la parte impresa.
8. montar los balancines. Tomar las piezas impresas de balancín y, si es necesario, limpie el orificio del cojinete (agujero grande) con un m8 o broca 5/16. Coloque en un pedazo de madera y agarrarlo con un juego de alicates para que no gira y con el taladro situado en lento (o va lento), perfore lentamente la bodega por lo que es perfectamente 8mm.
9. Introduzca los cojinetes de 5x8x2.5mm en los ejes de balancín. Cada balancín requiere dos rodamientos.
Asamblea de centro
10. Tome el centro superior e inferior de centro y coloque las tuercas de bola equipo asociado 6271 corto (8).
11. Perfore y aprovechar los agujeros en la parte superior del centro, estos agujeros serán los agujeros que se encuentran en el perímetro de la pieza.
12. perforar y aprovechar los agujeros del centro.
13. Instale los tornillos de bolas en los agujeros que acaba de crear en los centros de la parte inferior y superior.
14. zócalos de bola equipo asociado 6271 corto tornillo (8) en el los extremos del brazo. 2 por cada brazo de A.
ES UNA BUENA IDEA PARA GOLPEAR LIGERAMENTE LA BOLA TODOS ZÓCALO/RÓTULAS CON EL M3 TAP PARA FÁCIL INSTALACIÓN ***
15. Acople los extremos de toma de bola brazo a asociar la tuerca a bolas que se encuentran en la parte superior e inferior de las secciones centro.
16. tomar (4) Traxxas X de 2742 corta extremos de barra y sus centros y adjuntarlos por ajustándolos en.
17. una vez conectados estos extremos de varilla corto (4) del tornillo en los extremos de las A-arms.
18. Coloque (2) m3x30 tornillo a través de los extremos de la barra de Traxxas y perno con una tuerca m3. Esto hará que todo esté alineado para el siguiente paso.
19. tomar (4) equipo asociado 6271 corto bola tomas extremos y tornillos m3x10 (2) y atornillar en ellos los extremos de barra. Atorníllelos en el 30%.
20. Instale los restos dos extremos de socket bola en el extremo opuesto del tornillo m3. Ahora tiene un extremo de la barra corta, pero ajustable para la varilla de empuje.
21. Instale (2) tomas de bola equipo asociado 6271 en los casquillos de la bola en el extremo de la varilla que acaba de hacer, dejando el otro lado.
22. tomar estas recién había formado de extremos de barra y los balancines Coloque el extremo de la varilla en un lado del eje de balancín del brazo. TENGA EN CUENTA EL ÁNGULO DEL EJE DE BALANCÍN SUPERIOR PARA REFERENCIA! DEBE ESTAR EN EL LADO APROPIADO.
23. Instale un socket de bola abierta en el otro extremo del brazo de eje de balancín.
24. Taladre y aprovechar los agujeros de tornillo en el centro superior que sujetan los balancines.
25. tomar el m3x3.2 ID x4.5 od espaciadores y uno en rodajas en los rodamientos de la parte inferior. 26. Instale los ejes de balancín en la parte superior centro.
27. Conecte el extremo de la varilla que se encuentra en la varilla de empuje que se adjunta a la mecedora e instale la tuerca en el agujero en el brazo inferior. Si el no puede atornillar puede perforar el agujero con la broca de m3 y luego epoxy de 5 minutos la tuerca del tornillo en el agujero.
COMPRUEBE QUE TODO MUEVE SMOOTHY ANTES DE CONTINUAR
28. los tres orificios que se encuentran en forma de diamante en la sección central superior y parte inferior del centro con la broca de m3 para limpiar los orificios.
29. con los centros superiores e inferiores, balancines y varillas de empuje instalados. Agarrar a la (3) sin rosca espaciadores de aluminio 6mm OD, 5mm de longitud, para el tamaño de tornillo M4.
30. los tres orificios que se encuentran en forma de diamante con el m3 broca para limpiar los orificios.
29. Inserte a los espaciadores no roscados 3 colocando entre el centro superior e inferior de centro, alineándolos con los agujeros de perno de 3 diamante.
30. Insertar (3) tornillos m3x30 del chasis inferior hacia arriba. 31. Coloque a los espaciadores impresos sobre los tornillos.
32. celebración de la Asamblea, guía lentamente la Asamblea sobre los tornillos. A través del centro de la parte inferior, luego entonces descosen los espaciadores y luego la parte superior.
33. perno con una tuerca.
34. Instale la varilla roscada en los extremos de barra.
33. se voltea el coche y taladro y toque los dos pies de la parte inferior central.
34. Instale los tornillos (2). Estos tornillos permiten ajustar la altura de la suspensión delantera. Establecer en consecuencia.
35. Instale impreso largueros o montantes reforzados de carbono en las rótulas. Vuelva a instalar los pernos m3x30 y atornille los dos nylocks.
[es una buena idea usar epoxy de uso de tornillos de fijación en el más bajo A-arms que conectan a las columnas de carbón para evitar que soporte hacia fuera de la vibración].

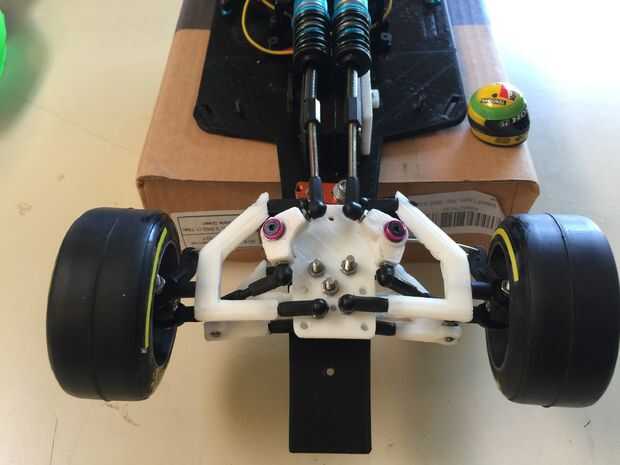

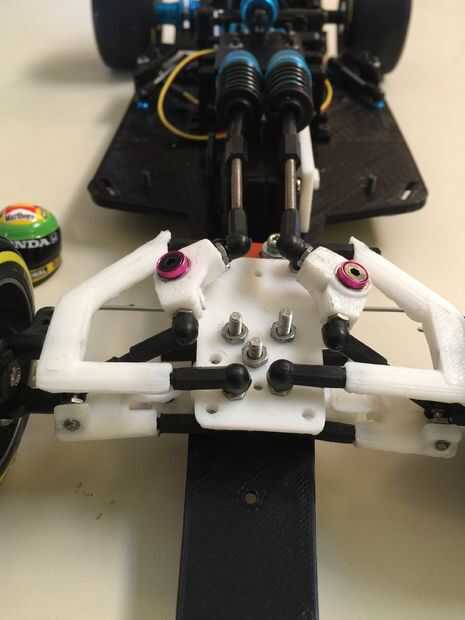

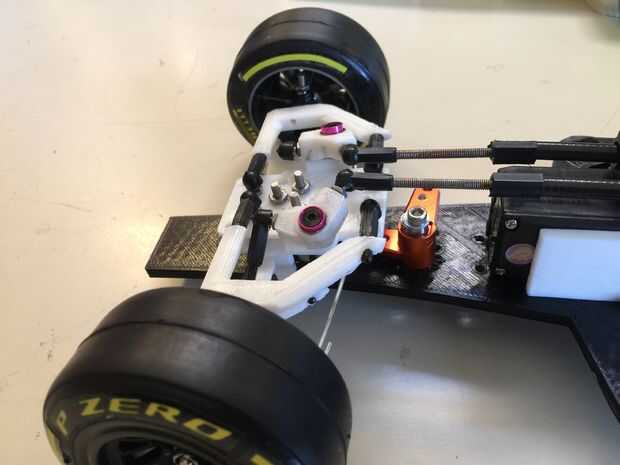

Delantero suspensión completa.
C. AJUSTAR EL CAMBER DE LAS RUEDAS DELANTERAS
Comba o la inclinación de las ruedas delanteras, que permite arrinconar mejor se puede ajustar ya sea apretando hacia fuera el tornillo m3 en el brazo inferior o mediante el uso de una varilla más corta termina para los uno-brazos superiores.
