Paso 8: dirección
impreso servo montaje
(2) tornillos m3x30
calibre 18, alambre de acero o tensores (m3x32) [Juego de tensor completo TT02B) servo brazo (yo usé Hitec RCD 55701 aluminio Servo brazo)
Si utiliza vinculación
[Ajuste de tensor completo TT02B http:// www.tqrcracing.com/shop/ product_view.asp?p_id=7734] (Servo Hitec HS-77BB)
Brazo de Servo de bateador como los corredores borde RCE10384B http://www.tqrcracing.com/shop/product_view.asp?p...
1. Corte los montajes del perno en la parte posterior del servo a lo largo de la línea roja en la imagen.
2. Instale el brazo de Servo en el Servo y enroscar

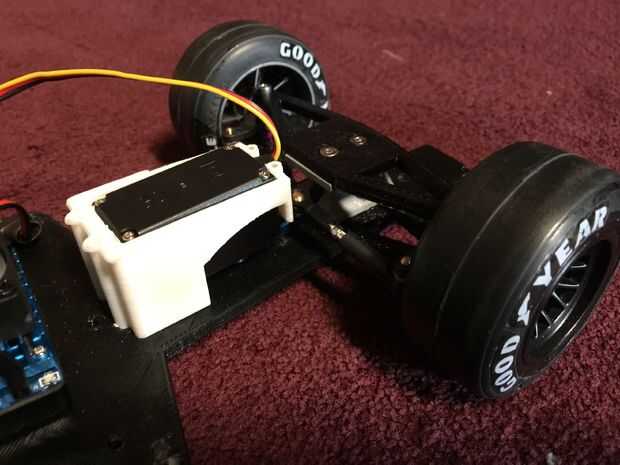

3. Instale el servo en el soporte del servo y perno en el soporte del servo.

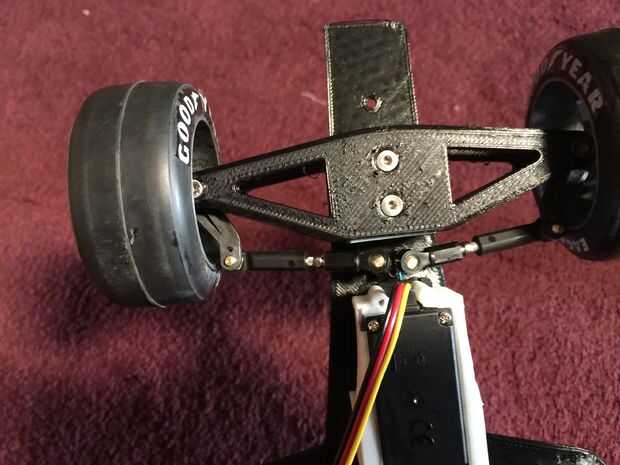

Si utiliza el kit de varillaje de dirección

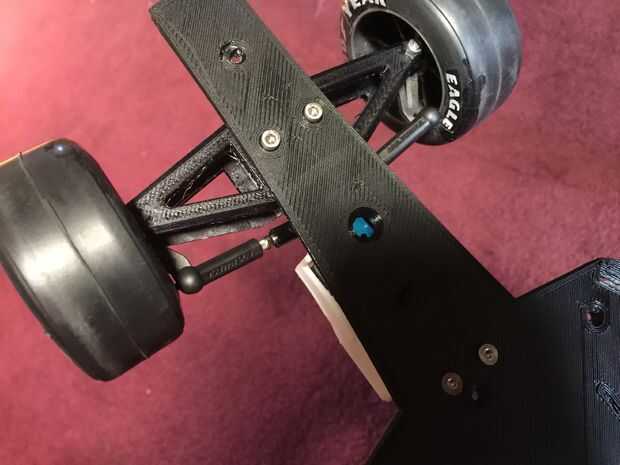

1. si uso torniquete Instale los pernos de bola afrontan cuando el servo se monta en el coche.
2. Sujete la otra rótula al árbol.
3. en función de si está utilizando árbol impreso o carbono reforzada F104 árboles, varía las hebillas de vuelta puede que necesite.
4. Mida la distancia entre el brazo de servo cuando es apuntado hacia de la de inicio el coche y medir al árbol donde las ruedas queden rectas.
5. Tras determinar la longitud, en el paso 3 Elija sus tensores que usted requiere y tornillo en un lado en la toma de bola. Recuerde que estos son tensores para que el lado opuesto se enrosque en sentido inverso.
6. Sujete el tensor para el tornillo de la bola de un lado y del otro lado a un tornillo de la bola en el árbol.
Si utiliza un cable de calibre 18
1. Si está usando calibre 18: Instale el acero de 18 calibre de alambre en el coche y luego adjuntarlo a la manivela de campana del brazo de las tis en un ángulo de 90 grados
2. corte dos trozos de alambre e instalarlos en la manivela de campana. Estira hacia fuera a las ruedas.
3. Alinee las ruedas para que estén en su ángulo más lejano de la campana de manivela, o más lejos para el bloqueo.
4. Tome un fabricante y marca Dónde está el punto.
5. Corte el alambre con un alicate.
6. doblar el alambre en un ángel de 90 grados con
alicates de punta.
7. Inserte que terminan en el orificio en el
barras verticales.
8. Compruebe que este neumático puede moverse libremente sin interferencia y repita no al otro lado.
9. una vez que ambos frentes para asegurar los se mueven libremente y remite el punto. Reajustar y repetir según sea necesario.
NOTAS
Mediante abrazaderas de alambre para sujetar todos los cables mantienen apretado y compacto. Después de que el cuerpo ha estado en el coche durante un día o dos los cables permanecerá compactos así que tomando el cuerpo y apagado será más fácil.
Ubicación de las piezas en el coche.
Los cables de batería, cargador ESC y ESC condensador y el interruptor on/off puede necesitar ser alargado mediante corte y empalme de los cables.
Puede utilizarse un cable de extensión del cargador de batería Lipo batería para que pueda cargar la batería sin tener que quitar el cuerpo.
