Paso 1: Piezas necesarias

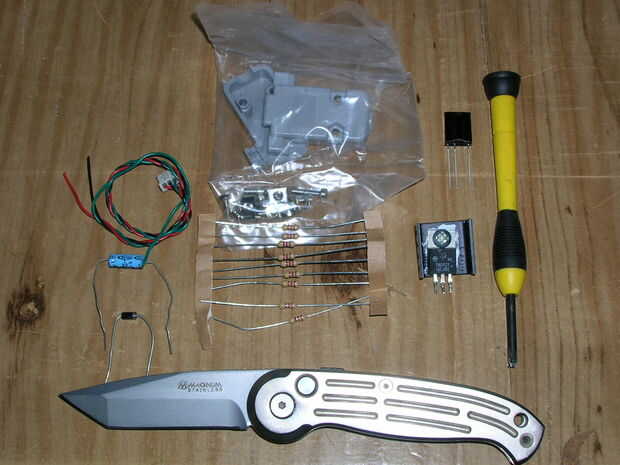

Lista de partes:
Receptor de infrarrojos de Vishay TSOP1138
50V 4.7uF condensador
Diodo 4001
Resistencia de 4,7 K
regulador de voltaje 7805 (5 voltios)
Discusión de las partes
Receptor de IR de TSOP1138: Más personas uso Vishay TSOP 1738, pero perro ratonero era de los cuando ordené el 1138 es comparable... y funcionó, así que a quién le importa):
4.7uF condensador: usé un condensador (electrolítico) de barril 50v axial porque tuve una disponible y no quería gastar 75 centavos en Radio Shack. Pero, si tienes un 4.7uF cerámica condensador de disco, que sería mucho más fácil caber dentro de la caja de D-sub que vamos a utilizar. También, ya que usé un condensador de 50v y sólo estamos empujando 5v, va a tener un tiempo de subida bastante larga pero que no afecta demasiado el rendimiento de nuestro dispositivo.

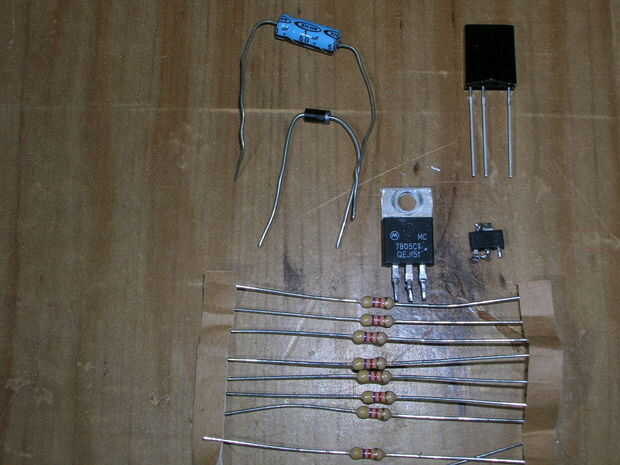

regulador de voltaje 7805: utilicé un grande hecho por Motorola en el primero de estos receptores que hice y tuve que acortar las patillas muy cortas y clip y moler la sección superior del poste para conseguir que encajen en el D-sub (ver fotos del proyecto terminado). Sin embargo, cuando yo estaba cavando alrededor para piezas hoy, me encontré con un montaje superficial 7805 que obtuve de Texas Instruments como muestra hace años. Es pequeño e ideal para este proyecto. Definitivamente lo usaré la próxima vez que construir uno de estos ya que reducirá la huella del circuito tremendamente. Tanto las grandes y pequeñas 7805 están marcados en la imagen de primer plano de electrónica.
