Paso 2: Montaje de circuitos

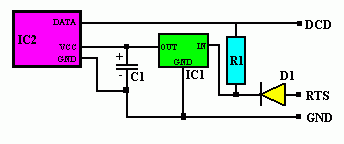

La única parte de este diagrama que puede requerir una pequeña explicación es los pines en el conector serie:
Pines RS-232:
1 = DCD (detección de portadora)
2 = RXD (recibir datos)
3 = TXD (transmitir datos)
4 = DTR (los datos terminales Ready)
5 = GND (tierra)
6 = DSR (conjunto de datos listo)
7 = RTS (petición para enviar)
8 = CTS (claro para enviar)
9 = RI (indicador del anillo)

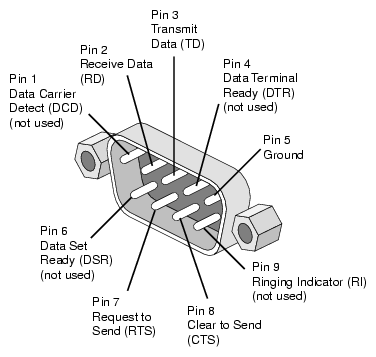

Como se puede ver en el diagrama del circuito, sólo estamos utilizando DCD (pin 1), RTS (pin 7) y GND (pin 5). He incluido una segunda imagen en esta página que muestra los números y etiquetas gráficamente, pero todos los 9 pines D-subs que he trabajado han sido etiquetado como (sin embargo microscópico). Tenga en cuenta que esta imagen procedía de un libro IRIX, curiosamente. Simplemente ignorar las notas de "no utilizado" porque totalmente vamos a utilizar el pin DCD para nuestros propósitos:)
Es muy difícil dar instrucciones paso por paso sobre esta parte porque nuestro objetivo es hacer lo más pequeña posible para encajar en el conector D-sub. Te voy a dar algunas sugerencias, pero va a ser hasta que ingeniárselas para que se ajuste.
Punteros:
1) antes tratar de hacer esto realmente pequeño y cabe en un espacio reducido, tratar de construir el circuito en un protoboard para asegurarse de que puede hacerlo (y todas las piezas de trabajo). Te hará muy enojado si te pasas una hora abarrotar/soldar piezas en un D-sub y luego no funciona porque tienes un receptor muerto.
2) cortar las patillas de los componentes muy corto. Sin embargo, recuerde que usted puede solamente hacer más corto por lo que no fuera demasiado hasta que estés seguro del tamaño que usted necesita y que usted todavía puede soldar a ella. OK, mentí un poco, si se hackear apaga demasiado de un alfiler, siempre puede soldar un pin de extensión en o un pequeño trozo de alambre que puede ejecutar dondequiera que usted necesita (no tengas vergüenza, lo hemos todo hecho:).
3) no utilice el cable para conectar los pedazos a menos que absolutamente necesario. A la soldadura de los componentes directamente uno al otro. Creo que acabé con tres pedazos de alambre para hacer las conexiones porque era imposible doblar los componentes de la forma que necesitaba para montar.
4) por último, sólo en uno de los componentes de la soldadura en un momento, entonces Compruebe para asegurarse de que todavía se puede cabe todo en el D-sub.
Si el diagrama de circuito absolutamente no tiene sentido para usted, voy a intentar guiarte por la Asamblea en el siguiente paso... algunas personas aprenden mejor haciendo cosas enunciadas el texto y puesto que no estamos utilizando los cables me costó un poco visualizar cómo todo debe ser conectado directamente.
