RS-232 el receptor infrarrojo en un Control remoto de computadora Serial conector (LIRC) (3 / 5 paso)

Paso 3: Circuito tutorial

En primer lugar, voy a tratar de evitar diciéndole que pin1 a pin2 de la soldadura y darle indicaciones más. El problema con esto es que el inglés es ambiguo, sólo pregunte a cualquier informático:)
El único componente que voy a referirme a las clavijas es el conector serial de 9 pines porque dio un diagrama bastante en el ultimo paso por lo que todos deberían ser capaces de averiguarlo.

Así, para tratar de hacer la explicación inglés menos ambiguo voy a establecer algunas normas.
1) diré que un componente es 'de espaldas' que significa lo siguiente:
a) el receptor IR es 'de espaldas' cuando el lado del receptor redondeado y el lado plano hacia abajo.
b) el regulador de voltaje es 'de espaldas' cuando la cara totalmente plana y la parte de nivel dos con letras impresas para arriba.

Aquí vamos:
1) soldadura al lado oscuro del diodo al pin7 (RTS) en el conector serial, que es la raya que indica dirección será en el lado opuesto del diodo del conector serial.
2) rayado final del diodo a la patilla central del regulador de voltaje 7805 de la soldadura
3) pin 1 del conector serial a la resistencia de la soldadura.
4) suelde el otro extremo de la resistencia al pin izquierdo en el regulador de tensión 7805 suponiendo que el regulador de voltaje es - en su parte posterior-

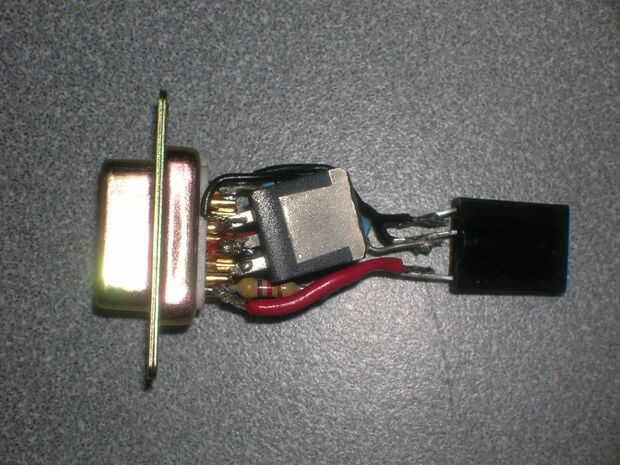

5) soldadura pin 1 del conector serial (donde sólo conectamos la resistencia) a la patilla derecha del receptor de IR de TSOP1138, suponiendo que el receptor es - en su espalda.

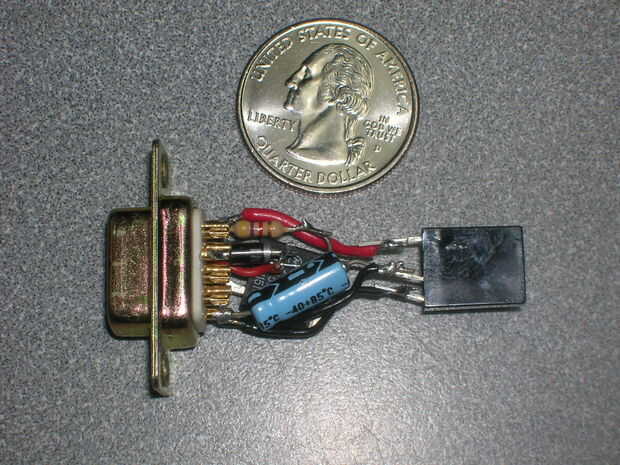

6) pin 5 del conector serial para el lado negativo del condensador de la soldadura
7) el lado positivo del condensador a la patilla central de la TSOP1138 de la soldadura.
8) soldadura pin 5 del conector serial (donde solo conectamos el lado negativo del condensador) al pin izquierdo de la TSOP1138 (suponiendo que su en su parte posterior)
9) soldar la patilla central de la TSOP1138 (donde solo conectamos el condensador) a la patilla derecha del regulador de voltaje 7805, suponiendo que el regulador de voltaje es - en su parte posterior-

Tenga en cuenta que varios puntos tendrá varias conexiones. Por ejemplo, el pin del centro de la TSOP1138 se conecta con el lado positivo del condensador así como el pin de la derecho del regulador de voltaje 7805, suponiendo que el regulador de voltaje es - en su parte posterior-

Muy bien... así que es realmente, realmente desagradable y yo nunca sería figura cómo construir un circuito como ese... pero quizás ayudará a alguien que no lee muy bien diagramas de circuitos.
