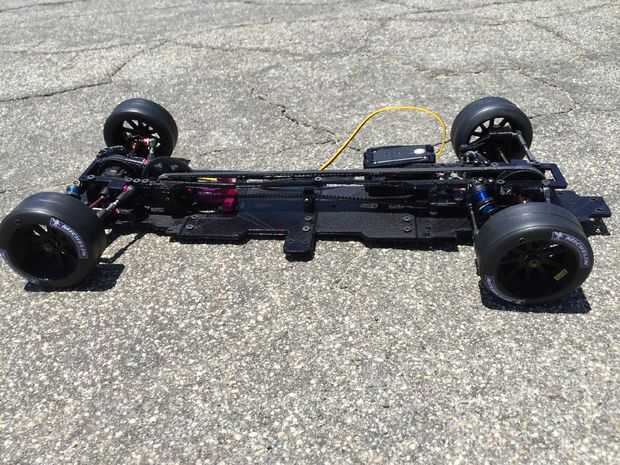

Paso 6: Sistema de manejo
Piezas impresas:
Dirección brazo (derecho)
Brazo de dirección (izquierda)
Titular de enlace la dirección
Dirección de enlace
Piezas de plásticas / Metal:
(m8 x 10.5) Manejo Post Sakura XI deporte [3Racing (SAK-XS111)
M3 x 0,2 separador cuña
M5 x 0,2 separador cuña
M3 x 6 x 1.0 espaciador (3Racing-WF310/PK)
(3) rótula 4.8mm
M3 x 8 tornillo plano
M3 x 6 Tornillo
El sistema de dirección se puede comprar si quieres una alternativa de metal o de plástico.
Sistema de dirección de aluminio 7075 para 3Racing Sakura último XI deporte (SAK-U113/PK)
o
Aluminio sistema de manejo para 3Racing Sakura último XI deporte (SAK-U113/P_V2)
o
Montaje plástico del Motor y sistema de dirección para Sakura XI deporte (SAK-XS101)
Cojinetes:
(4) m5 x 8 x2.5
(2) m3 x 6 x 2.5
1. Inserte (2) m5 x 8 x2.5 rodamientos en los brazos de dirección, uno en la parte superior y otro en la parte inferior.
2. Coloque el m8 x 10.5 manejo post en la parte inferior del brazo de dirección.
3. Coloque un m5 x 0,2 espaciador de cuña en la parte superior del cojinete en la parte superior, brazos de dirección.
4. Coloque el soporte de enlace de dirección en la parte superior y atornille con tornillo m3x6 (2).
5. Ponga en el enlace de dirección e Introduzca dos m3 x 6 x 2.5 rodamientos en los soportes de cojinete.
6. Enroscar dos pernos de bola de 4.8mm en el enlace dirección con (2) m3 x 6 x1.0 espaciadores.
7. Instale una rótula de 4.8mm en el agujero horizontal en la parte superior el enlace de la dirección.
8. Coloque un m3 x separador de cuña 6 x 0.2 en los agujeros frontales en ambos de los brazos de dirección.
9. Atornille el acoplamiento de dirección a los brazos de dirección con (2) m3 x 8 tornillos plano.
10. Acople hexagonal 4,8 mm dos postes de bola en los nudillos delanteros, apretándolos con un m3 x8 plana Tornillo. Los pernos de bola deben dirigirse hacia abajo.
Una vez montado, coloque el sistema de dirección en el chasis con el viaje largo sostenido bajo el sistema de dirección.
