RS485 Comunicación Serial entre Arduino Mega y Arduino Nano con Visuino (20 / 20 paso)

Paso 20: Y jugar...

¡ Felicidades! Han implementado comunicación RS485 entre 2 placas Arduino.

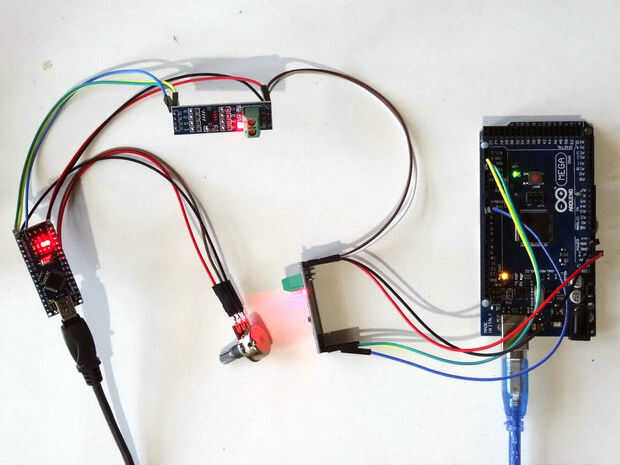

Foto 1 y el Video muestran la conectado y con proyecto.

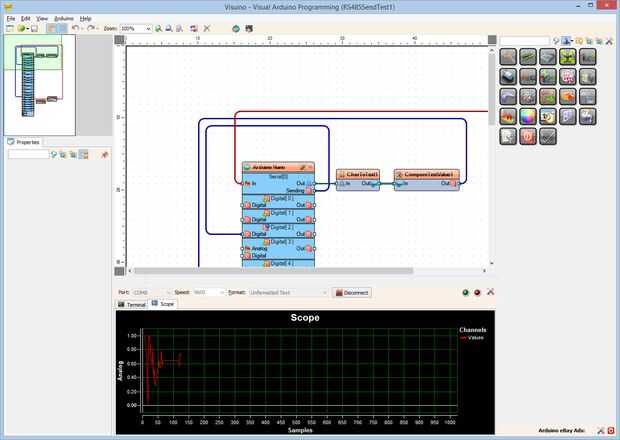

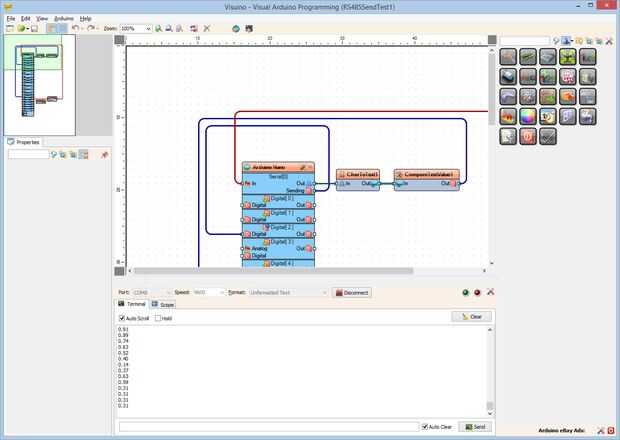

Si se conecta a la Arduino Mega con Terminal de serie o Visuino , verá la posición del potenciómetro aparece en forma de texto (cuadro 2). En Visuino también se puede ver que traza en el ámbito de aplicación (foto 3). Si usted apaga el potenciómetro va a cambiar los valores. El LED en el Arduino Nano también se encenderá y apaga cada segundo, cuando nueva información es recibida por el Arduino Mega.

En el cuadro 4 puede ver el diagrama completo de Visuino para el Arduino Nano.

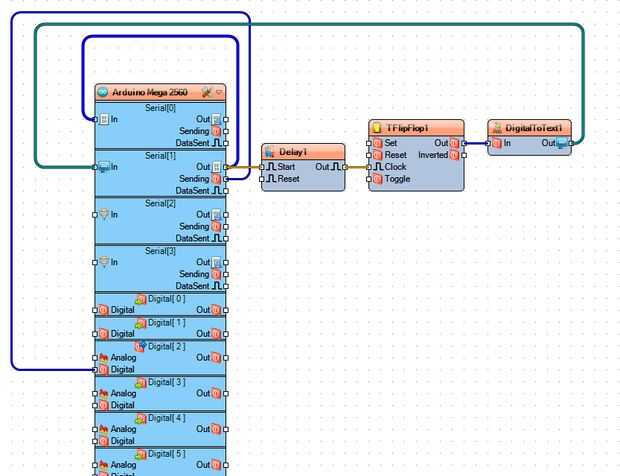

Y en el cuadro 5 se puede ver el diagrama completo de Visuino para el Arduino Mega.

También están los proyectos de Visuino , que he creado para este Instructable. Usted puede descargar y abrir en Visuino: https://www.visuino.com
