Paso 2: Sección de RS485
Lo primero que debemos hacer es construir la sección de RS485 usando chip MAX485.
MAX485 chip está disponible en un paquete de 8 Pin DIP que puede montarse fácilmente en un PCB de propósito General o tablero de pan (si va a reutilizar el chip)
Puede soldar el chip MAX485 para un pequeño trozo de PCB de propósito General y traer los pernos hacia fuera a conectores bergstrip macho, para que puede conectar fácilmente con MSP430 Launchpad.
Es preferible utilizar un zócalo del IC para el MAX485 chip ya que es fácil cambiar el chip si algo sale mal.
Conectar los Pins A y B del MAX485 chip a terminales de tornillo o conectores del bloque Terminal.
Conecte un resistor de terminación de 120 ohmios entre los pines A y B.

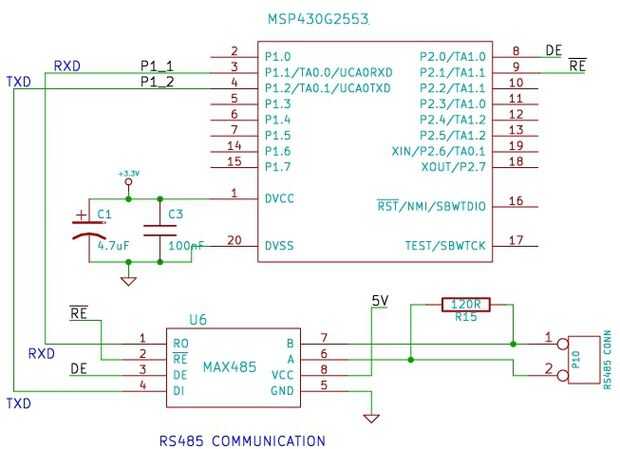

El Diagrama del circuito completo en PDF se puede Descargar desde aquí (en código fuente y diagrama del circuito)
