Paso 3: Conexión MAX485 con MSP430 Launchpad
Después de haber completado el módulo RS485,
Compruebe la tabla de ningún puente de soldadura antes de aplicar energía.
Tenga en cuenta que el MSP430 opera desde un 3 a 3.3 V al que MAX485 requiere 5V DC. En el tablero de Launchpad no es ninguna salida 5V, usted puede tomar la salida 5V soldando un cable en el conector USB(utilice un multímetro para identificar el DC de 5V pin de tierra). Como se indica en el artículo original.

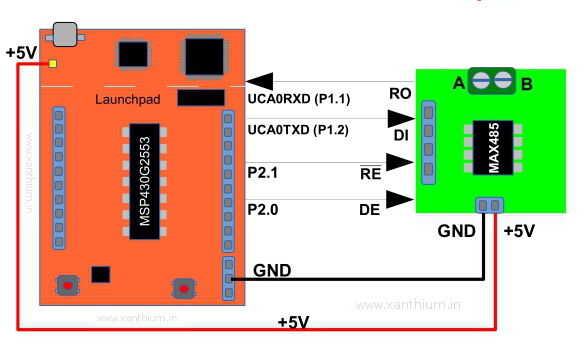

Los pines UART de MSP430G2553 están conectados al chip MAX485 pines P2.0 y P2.1 se usan para seleccionar el recibir y transmitir modos del MAX485.
No hay necesidad para intercambiar los pines TX y RX.
Pin UCA0RXD de MSP430 es conectado al pin de RO (salida del receptor) del MAX485 y
UCA0TXD pin de MSP430 es conectado al pin de hacer (entrada de controlador) del MAX485.
P2.0 está conectado al DE (Habilitar el driver) perno del MAX485 que se usa para poner el chip en el modo de transmitir.
P2.1 está conectado a ~ RE pin (activo bajo) del MAX485 que se usa para poner el chip en modo de recepción.
