RS485 Comunicación usando MAX485 y MSP430 Launchpad (5 / 9 paso)

Paso 5: Convertidor USB a RS485

El convertidor USB a RS485 utiliza chip MAX485 para recibir el envío de señales RS485 de MSP430 (Launchpad + MAX485 chip) y los convierte a TTL serial entonces enviar a chip FT232 USB y luego es recibido por el programa que se ejecuta en el PC.

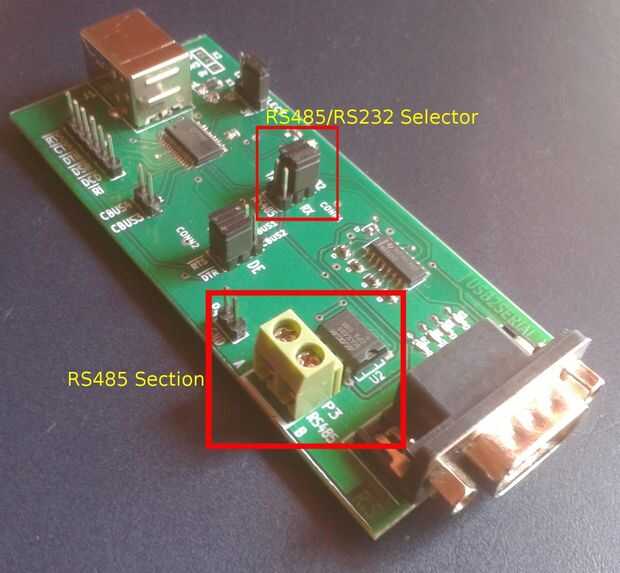

La figura de arriba muestra sección de RS485 y el selector de RS232/RS485. Por favor, conecte el cable trenzado desde su parte de sistemas integrados a los terminales de tornillo en USB2SERIAL.

Dado que pueden hacer USB2SERIAL USB para conversión de RS232 y USB a RS485 conversión, por favor colocar los jumper en CONN1 a RS485.

Puede leer el completo /datasheet manual de usuario de USB2SERIAL convertidor USB a RS485 aquí.
