RSkin - Open Source Robot piel (12 / 17 paso)

Paso 12: Circuito multiplexor

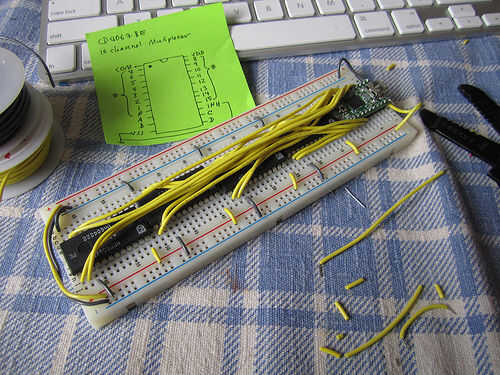

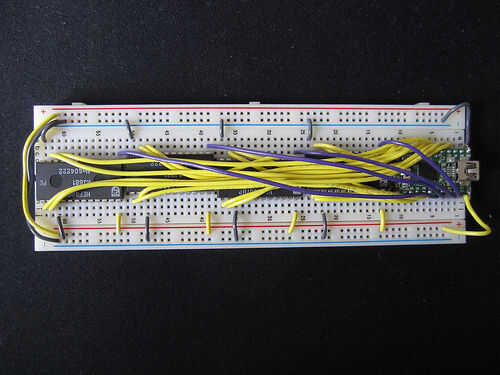

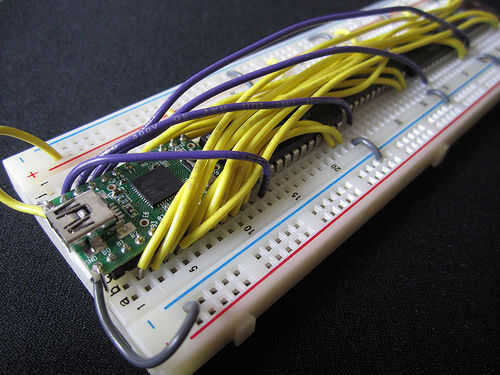

decidí construir mi circuito multiplexor en un protoboard, pero usted puede también soldarlo juntas en un perfboard, si quieres.

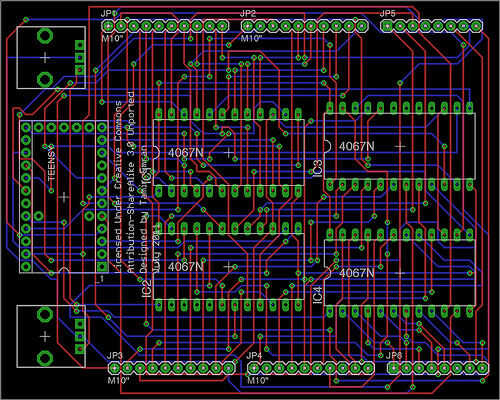

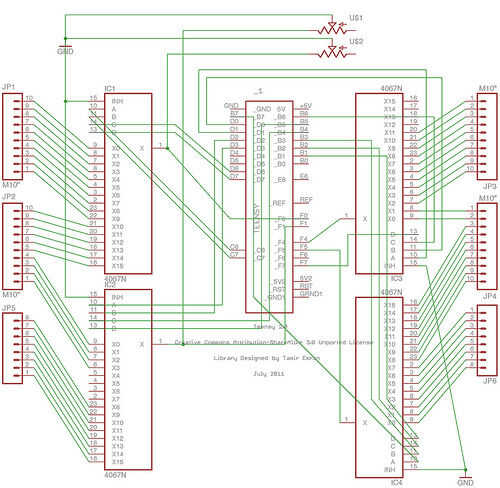

Todas las piezas utilizadas en el circuito se enumeran en el paso 2) materiales y herramientas y a continuación encontrará imágenes del esquema y hasta tablero de diseño. Desde el repositorio de GitHub, también puede descargar los archivos de Eagle.

Archivos del águila >> https://github.com/iandanforth/rSkin/tree/master/eagle
