Paso 3: Diseño mecánico
Me vieron unos diseños pero se establecieron en el Twister inclinado porque sólo requiere 2 servos para operar, que no era tan compleja mecánicamente como otros robots como el Cubestormer.

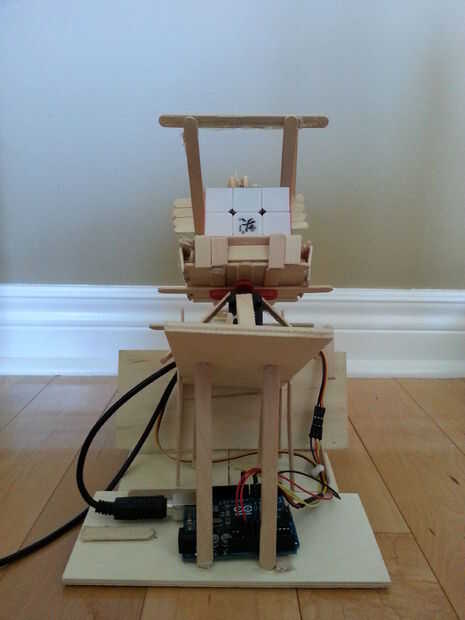

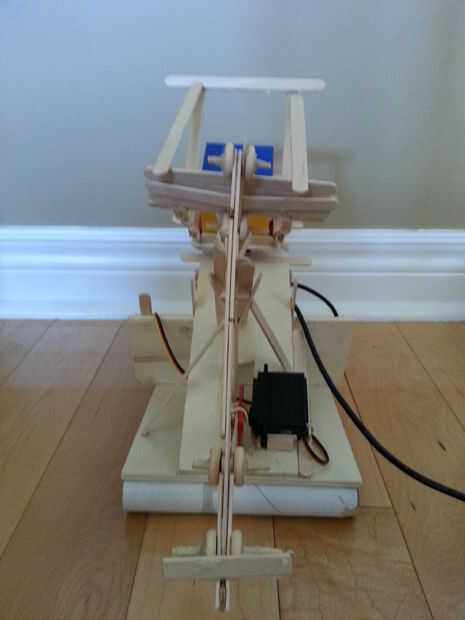

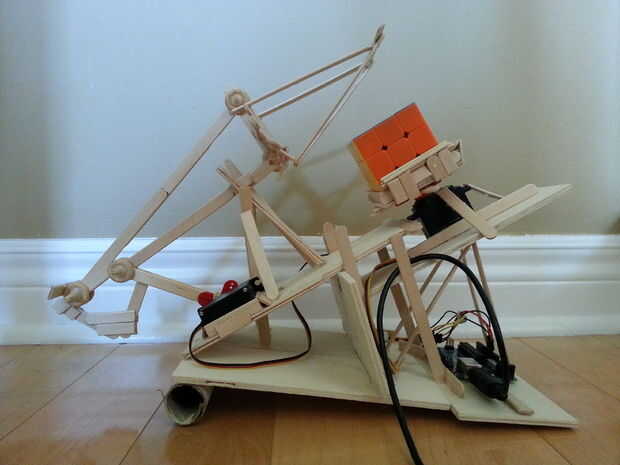

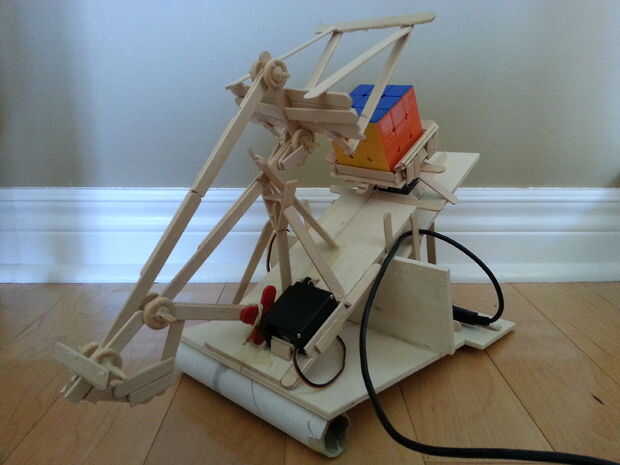

Así que aquí está cómo funciona básicamente el mecanismo:
1. una plataforma sostiene y gira el cubo.
2. el brazo empuja y sostiene el cubo.
Cuando el primero intentó construir el solver, he intentado seguir las instrucciones de construcción aquí:
Pero era muy perezoso y no seguir las instrucciones, así que hice una réplica de madera con unos pocos ajustes.
Yo no he documentado cada paso del proceso de construcción, pero creo que puede reproducir el diseño inclinado del tornado con unos ajustes:

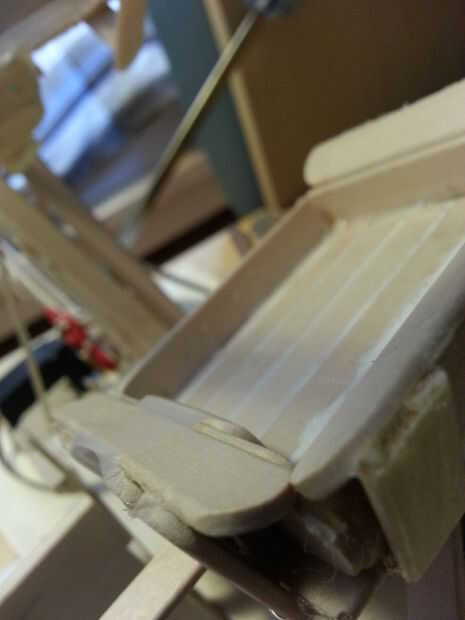

1. inclinados palillos para evitar que el cubo se enganchen.

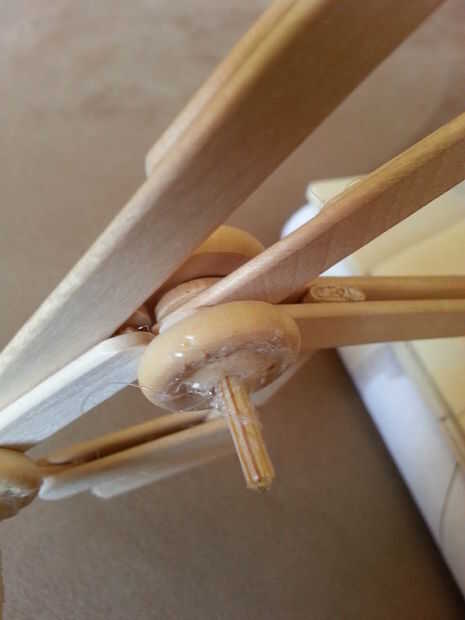

2. para la construcción de las articulaciones del brazo,
-Taladré un agujero en los extremos de los palitos.
Corte 2 cm de una brocheta de madera.
Inserta el pincho en los palillos
-Ruedas de madera que actúan como las arandelas en los extremos pega.
Edificio honestamente el solver físico era mucho más difícil y complejo de lo que esperaba, así que si usted tiene alguna pregunta sobre cómo construí el solver, pregunte.
