Rúbrica de FTDI de Arduino (3 / 4 paso)

Paso 3: Soldar: parte II

Ahora es el momento para el otro lado de la soldadura. En el pin de la izquierda de la cabecera macho de 4 pines (el uno que estaba roto de la cabecera de 6 pines) Conecte el cable RTS. Este será el pin de reset en el Arduino. Olvidese de la terminal de segunda de la izquierda y el tercer pin a VCC de la soldadura. Soldar el pin de la derecha para el cable GND/TC.
>

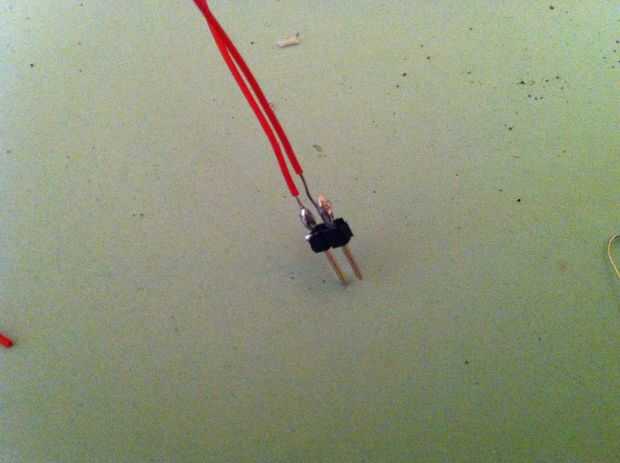

De la cabecera de 2 pines (la otra parte de los 4 pines), soldar el pin izquierdo a TX y el eje derecho a RX.

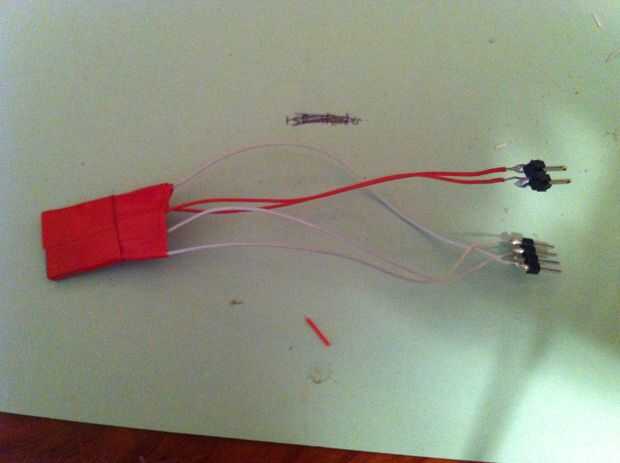

Una vez finalizado, los pernos se distribuirán así:

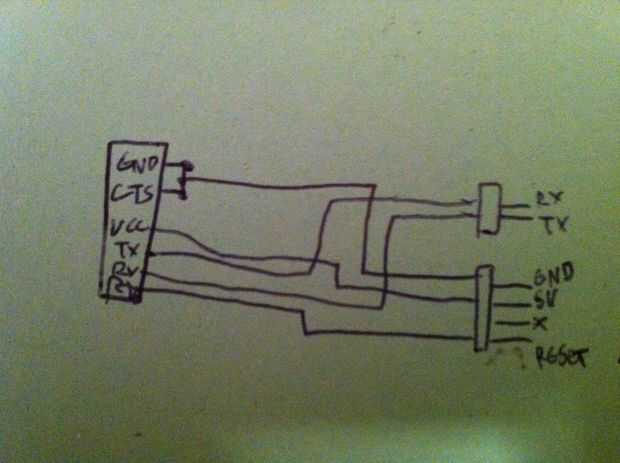

FTDI encabezado Pin = Pin Arduino
GND = TIERRA
CTS = GND
VCC = 5V
TX = TX
RX = RX
RTS = puesta a cero

En el jefe del Pin 2, puede que es el TX y el RX (aprendí la manera dura) Cuál es la etiqueta
