Rúbrica de FTDI de Arduino (4 / 4 paso)

Paso 4: meta

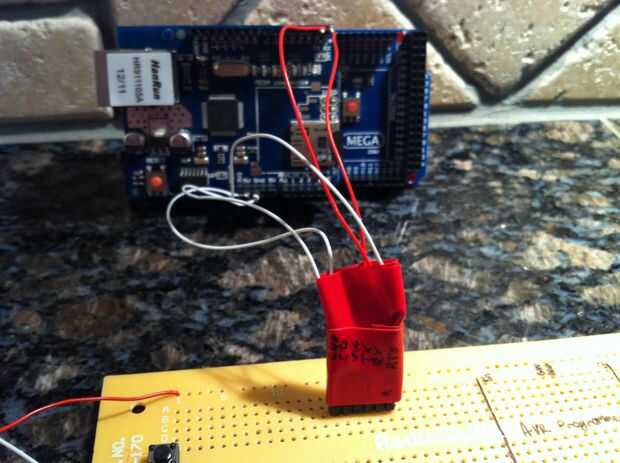

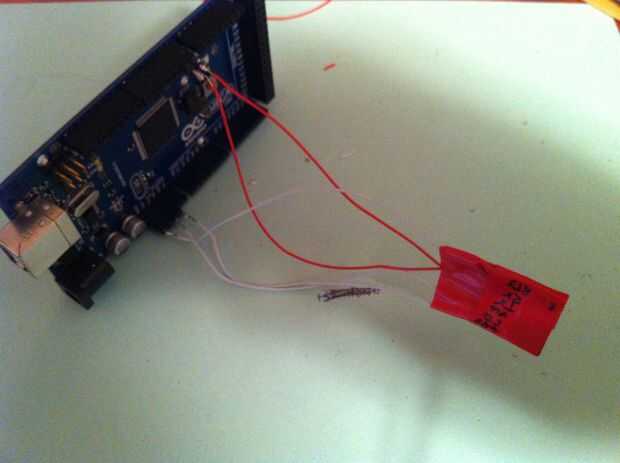

Estás listo a conectar! Enchufe su jefe de 4 pernos en la fila de la parte inferior izquierda de pines en el Arduino. A continuación, conecte los pines de TX/RX a 0/1 respectivamente. En el otro lado, conectar el encabezado del FTDI a su dispositivo. Para subir algo, solo subir generalmente a tu Arduino, pero seleccione la placa de objetivo en lugar de Arduino está utilizando. Tenga en cuenta que esto también se programa tu Arduino con su bosquejo. Si está utilizando una conexión Serial, sólo enchufarlo al ordenador y comunicarse con ella a través de su puerto COM Arduino. Este método debe trabajar con dos Arduinos con el Chip de FTDI (Duemilanove y abajo) y con el ATmega8/16U2 (Uno y Mega2560). Si alguna vez no funciona, probar los pines de TX/RX conectados a tu Arduino los bancos. La cabecera FTDI que acaba de crear utiliza el mismo esquema de los terminales como el amigo de FTDI y el FTDI-USB adaptador de Sparkfun.

Gracias por leer
