Rueda de alfarería DIY (motor de caminadora uso) (12 / 14 paso)

Paso 12: Paso 12 cableado hasta

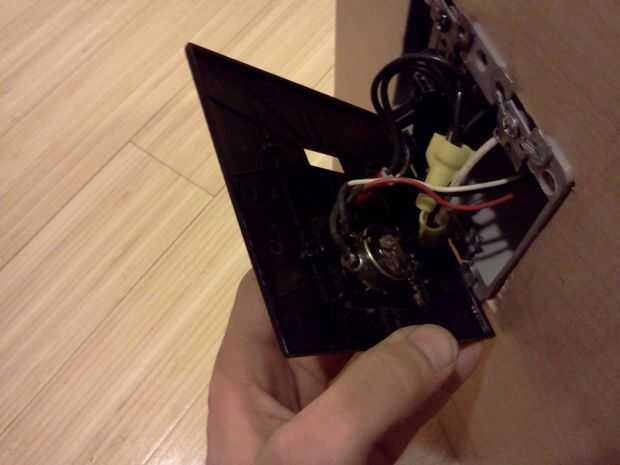

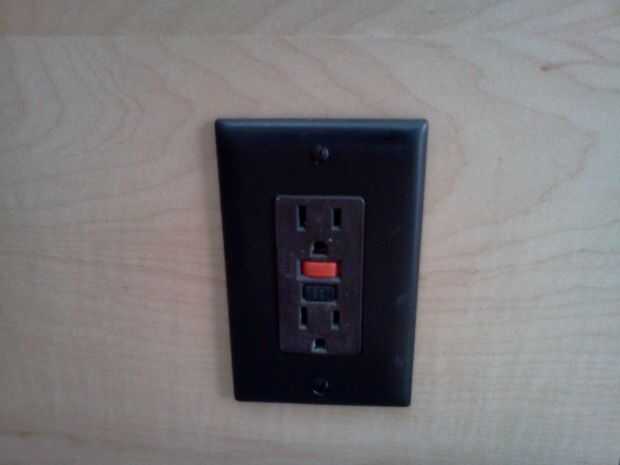

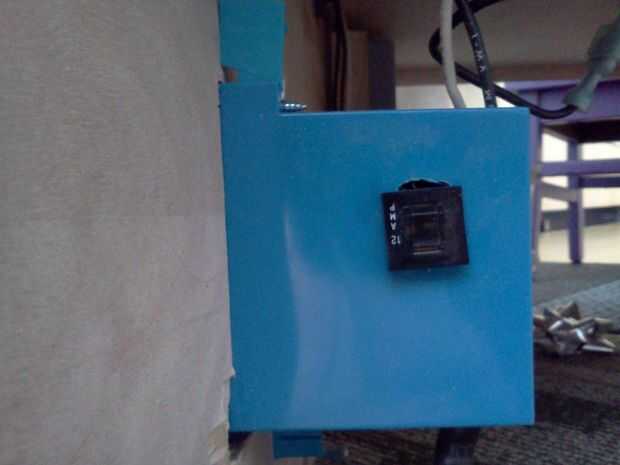

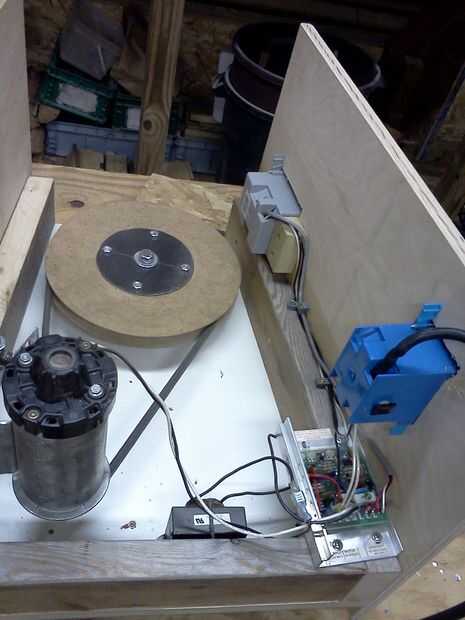

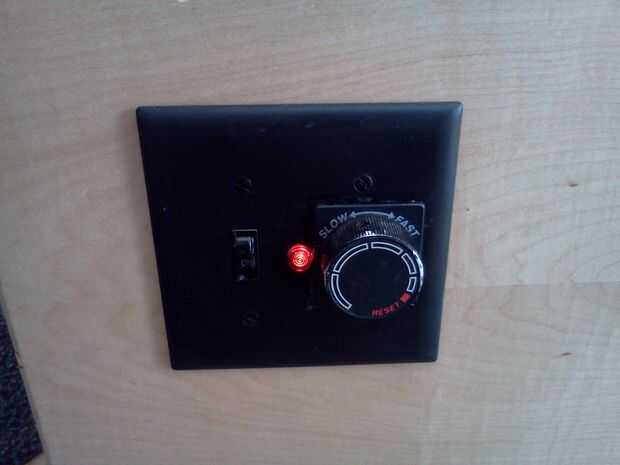

montara el circuito y el módulo de la estrangulación de la cinta en la parte inferior de la base de la rueda de la cerámica. Pensé que sería una buena idea tener la rueda de alfarería, protegida por un circuito de falla de tierra en el caso porque está involucrado el agua. La forma más sencilla que pude pensar en hacer esto era usar un receptáculo de GFCI, como encontrará en el baño o la cocina. Había montado en una "antiguo trabajo" estilo caja eléctrica que une muy bien al lado de base de madera contrachapada. He utilizado el cable original de la cinta. Corrí el cable de alimentación en el receptáculo de ICFT. Entonces me encontré los cables de alimentación del tomacorriente GFCI, uno a la entrada en el circuito, el otro de mi interruptor de encendido/apagado y volver a la tarjeta de circuitos de CA.  La cinta también tenía un interruptor de circuito de 15 amperios instalado. Pensé que sería una buena idea usar este también. Perforó un agujero en el lado de la caja del receptáculo GFCI había instalado el interruptor automático y había conectado en el circuito de potencia. Había montado un duplex caja eléctrica "antiguo trabajo" también en el lado de base de madera contrachapada. Esta caja contiene el interruptor on/off, selector de velocidad y una luz que indica cuando se activa la alimentación. Usé una placa del interruptor doble y cortar un lado de ella con una herramienta dremel para dar cabida a la perilla de control de velocidad. Aseguró la perilla en su lugar con unos "zapatos goo" silicio tipo sellante.
