Paso 7: Paso 7 construcción de la polea principal
![]()
![]()
![]()
![]()
![]()

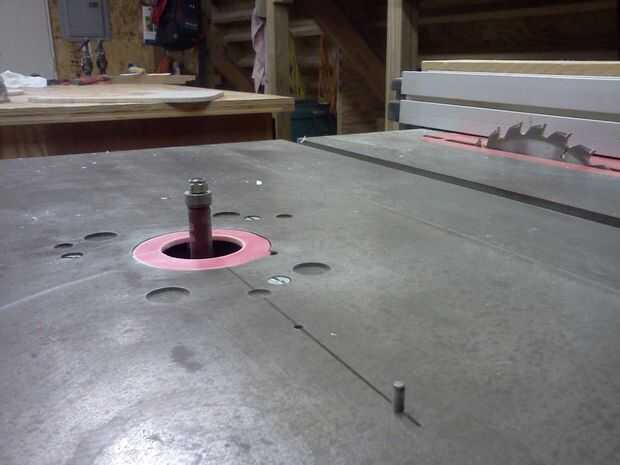

Mirando otros proyectos de los pueblos, determiné que la polea principal, debajo de la cabeza de la rueda, tiene que ser alrededor 12" de diámetro. Algunas personas han utilizado las poleas de diámetro más pequeño, a veces usando una polea original de la cinta. La polea que estaba dentro de mi caminadora era solamente unos 6" de diámetro. Algunas caminadoras usan hasta un motor de 2 1/2 potencia. Puesto que la caminadora que tengo sólo vino con un motor de 1 caballo de fuerza, decidí utilizar una polea más grande para ofrecer una ventaja mecánica (más esfuerzo de torsión del motor nominal inferior). Podría han ordenado una polea metálica de mi casa de suministro local para alrededor $35. En su lugar decidí hacer uno yo mismo. Construí la polea de Masonite y Corian (material superior contador superficie sólida). Primero cortar la 1/2" espesor Corian en un círculo de 11" de diámetro. Entonces yo cortar dos círculos de 12" de diámetro de 1/4" espesor Masonite. Usé mi mesa de la fresadora para cortar círculos perfectos. Perforé un orificio de 1/8" en la tabla 6" lejos del borde de la broca de fresadora. Luego perforé un orificio de 1/8" en la pieza que desea cortar. Inserta un perno de acero de diámetro 1/8" a través de mi pieza de trabajo y en el orificio perforado en la mesa de fresadora. Encienda el router y girar la pieza alrededor de la clavija y un perfecto círculo se crea.

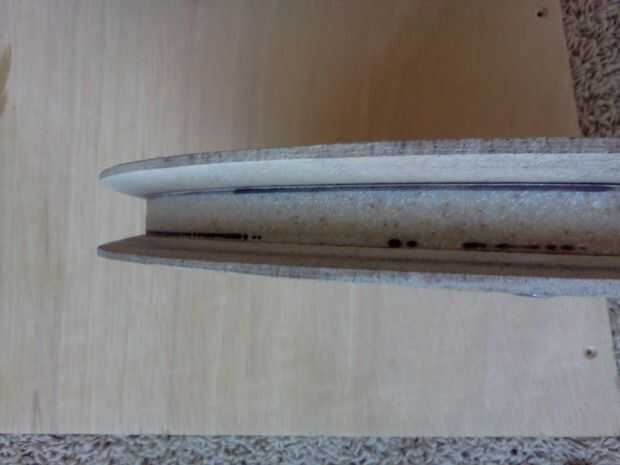

El 1/2" v-belt es realmente sólo un poco más ancho que 1/2". para acomodar la correa, lija en un taper en los bordes interiores de los discos superior e inferior de masonite. Para unir las tres partes de la polea, perforadas y atornilladas con tuercas y pernos de 5/16" de diámetro.
* Una nota sobre el Corian *
Usé el Corian para el centro de la polea para un par de razones. Primero fue el grosor correcto que estaba buscando (1/2"). En segundo lugar, es lisa y de densidad uniforme, a diferencia de la madera contrachapada. Por último, estaba libre y me pareció un material excelente. Obtuve el Corian de una tienda gabinete local que vende e instala encimeras de superficie sólida. Le pregunté si tenían cualquier recortes de fregadero sobrantes. Me dirigieron a la parte posterior del edificio donde tenían muchos izquierda sobre piezas... BOTE... Dejan hacia fuera para la gente rescate en lugar de tirar el contenedor de basura. También encontré un 3/4" pieza gruesa para la cabeza de mi rueda.
