Paso 4: Base de Pedal de Control de velocidad

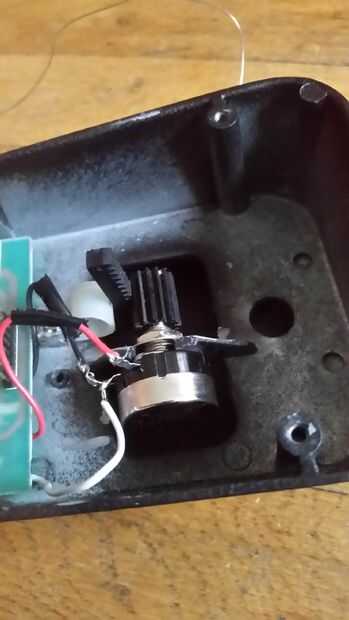

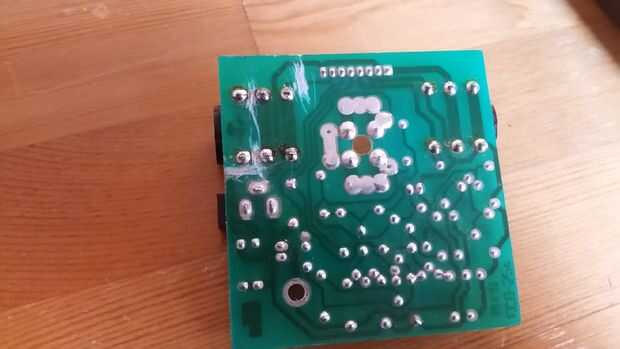

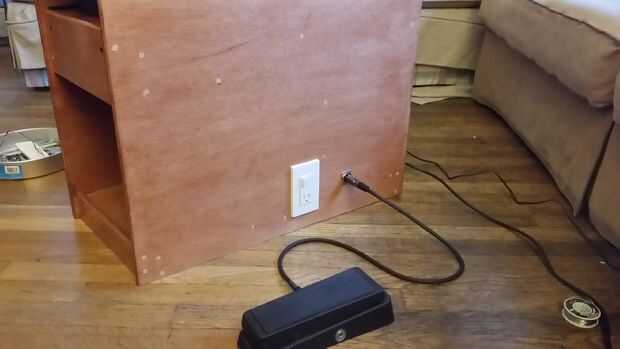

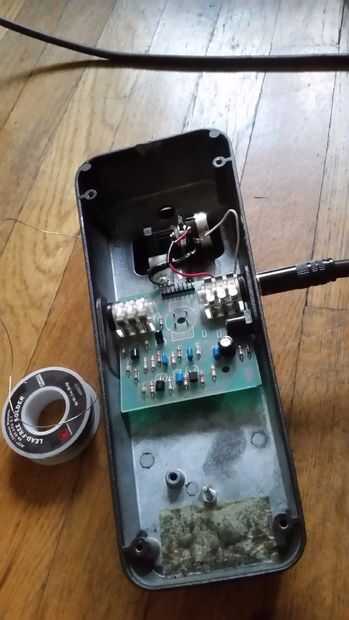

He comprado a un roto Dunlop pedal de wah-wah en ebay, necesitando solamente el montaje mecánico y el mecanismo de engranajes. Guardé la tarjeta de circuitos para hacer uso de 1/4" montado entrada pero desconectado las líneas de la toma para el resto del circuito rasguñando a las conexiones pcb con una navaja y un destornillador. El potenciómetro se sustituyó por un pote de 5K como se describe en más sitios de aficionados y esquemas de control MC60 disponibles en línea. He conectado a un conector XLR hembra a las conexiones de pote de 5K MC-60 y conectar el pedal en esta entrada a través de un conector de 1/4" a hembra del cable XLR. Porque quería que la rueda comience a baja velocidad con el pedal, ajustar "hacia abajo" y moverse a una velocidad razonable cuando completamente "hasta", tenía que:
1. recorta la resistencia R15 para quitar la característica de "comienzo lento" (enlace). Esto permite que la rueda para comenzar a girar cuando está encendido sin tener que ajustar el pedal en "0". Esto también me permitió instalar el bote sin necesidad de asegurarse de que podría ponerse a "0" real.
2. Instale el bote que la posición "abajo" comenzó en un valor mayor que 0.
3. Utilice un destornillador para ajustar el multiplicador de velocidad por la MC-60.
Ajustado (2) y (3) hasta que encontré una gama aceptable velocidad con aceleración de ajuste suave.
Ten en cuenta que si el actual Monte de la olla y esquema de cableado por defecto se usa, el pedal funciona opuesta a la de un pedal del coche: presionando el pedal con frenar la rueda. Esto podría revertirse por instalar un montaje en el lado opuesto del pedal o quizás revertir los cables y ajustar el multiplicador de velocidad por la MC-60. Una vez regalo que yo voy a encontrar lo que la velocidad y funcionamiento son y ajustar en consecuencia.
