Rueda de desplazamiento del equipo, versión de rodamientos (1 / 5 paso)

Paso 1: Ratón disección y cuadro de construcción

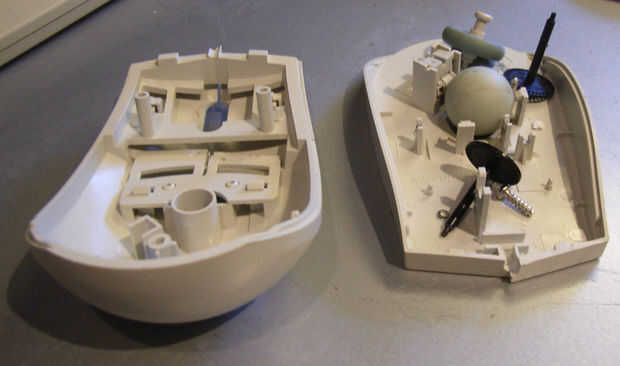

Le recomiendo leer los primeros pasos de anterior Instructable para los detalles de la disección de ratón y de soldadura, como se puede ver en la siguiente imagen he ya pegados (WARN) todo en su lugar.

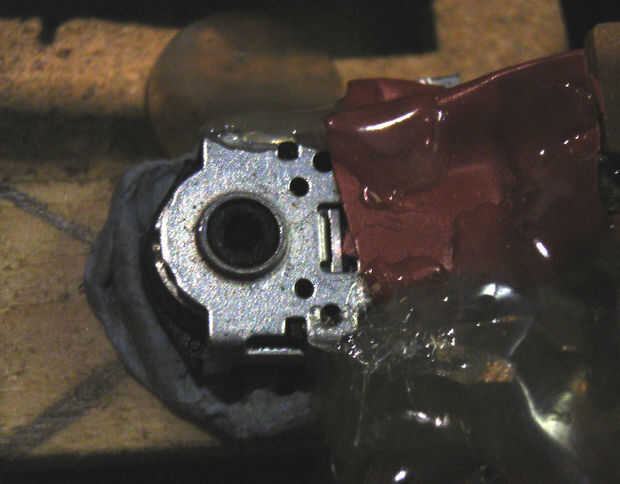

Lo importante es encontrar un ratón que utiliza un codificador rotatorio de estado sólido de la rueda de desplazamiento, en lugar de un codificador óptico. Esto desoldar de la placa y use alambres de extensión para puede colocarse donde queremos.

Son más raros que los codificadores ópticos, pasé por un montón de ratones 'defectuosos' 10 antes de que encontré a mina. Si ayuda, el código del modelo es: MUSD (B) - B - 2, no hay ninguna otra información de identificación en él.

El cuadro dependerá del tamaño de la placa de circuito que se debe adjuntar, mi ratón tenía una gran placa de circuito, así que en lugar de picar para arriba y para soldar en los rastros he optado por una caja tamaño ratón.

Como voy a cubrir mi caja con cuero, la aparición de la caja no importa, así que solo decidí usar aglomerado de 3mm y pegamento de madera. Junto con abundante pegamento caliente para conseguir la placa de circuito y componentes en su lugar.

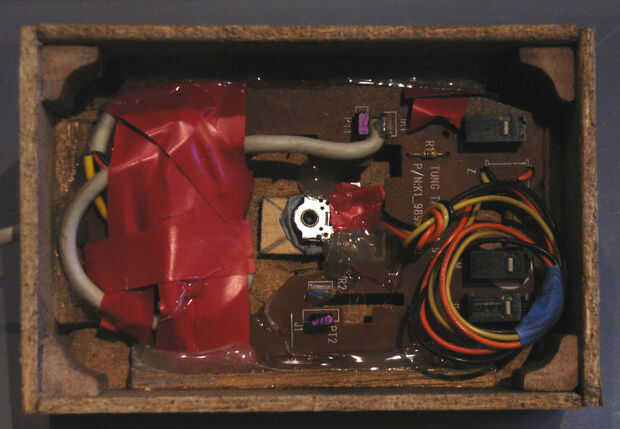

Por favor disculpen la cinta roja cubrir las partes sensibles del circuito mientras estaba poniendo todo en mi mesa de trabajo. No veo ninguna razón para volver a retirarlo una vez que estuvo en el lugar.
