Rueda de desplazamiento del equipo, versión de rodamientos (2 / 5 paso)

Paso 2: Rodamiento y eje

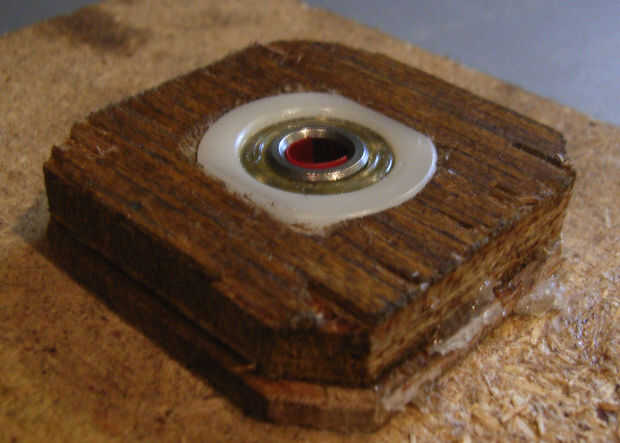

El rodamiento es uno de los muchos de una fotocopiadora de chatarra (aluminuim para la noria es de la misma máquina, era un pie anterior). Me olvidé de incluir cualquier indicación de escala en las fotos, pero el diámetro interno del cojinete es aproximadamente 5mm.

Asegúrese de que el cojinete esté bastante seguro, como empuje la varilla a través más adelante podría ser empujado fuera su titular. Además, ahora sería un buen punto para asegurarse de que el rodamiento gira libremente y bien lubricado.

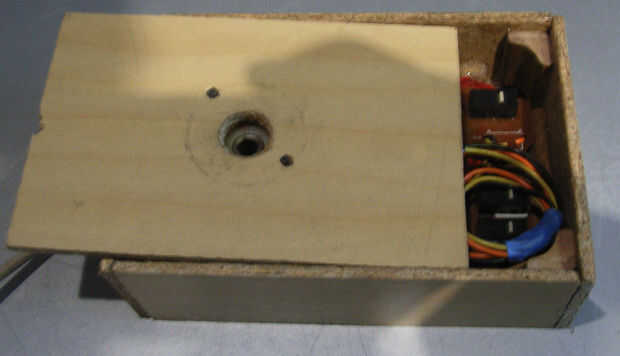

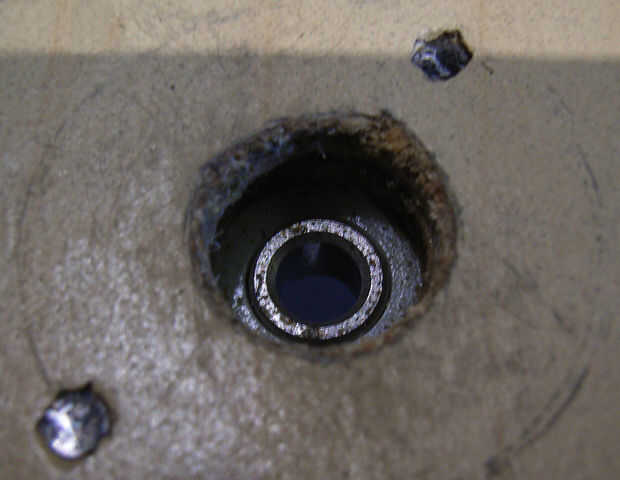

Las dos primeras fotos son de la tapa de la caja, otra vez, esto todo se oculta así que no estoy preocupado acerca de cómo se ve.

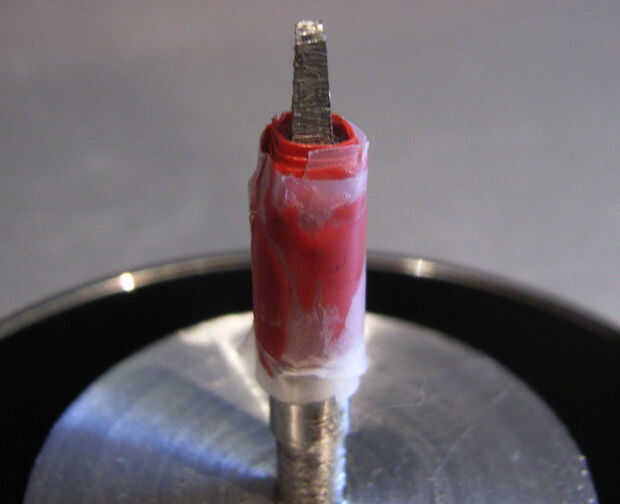

Si es posible elegir un rodamiento que perfectamente encaja el eje, o acabarás envolviendo la cinta alrededor del eje para ampliarla. Te ocultas, pero puede tirar todo fuera de centro. Utilice cinta gruesa para obtener un ajuste aproximado, entonces cinta delgada para llegar apenas a la derecha.

El eje debe estar adjuntas a la rueda en el punto muerto, hice todo esto en un torno, pero se podría hacer con cuidadoso trabajo mesurements, perforación y archivo.

Cortar el eje, prueba ajustarla con la caja montada y archivo de la punta de eje a un punto cuadrado. Esto debería ranura cuidadosamente en el orificio del codificador rotatorio.
