Rueda de desplazamiento del equipo, versión de rodamientos (3 / 5 paso)

Paso 3: rueda

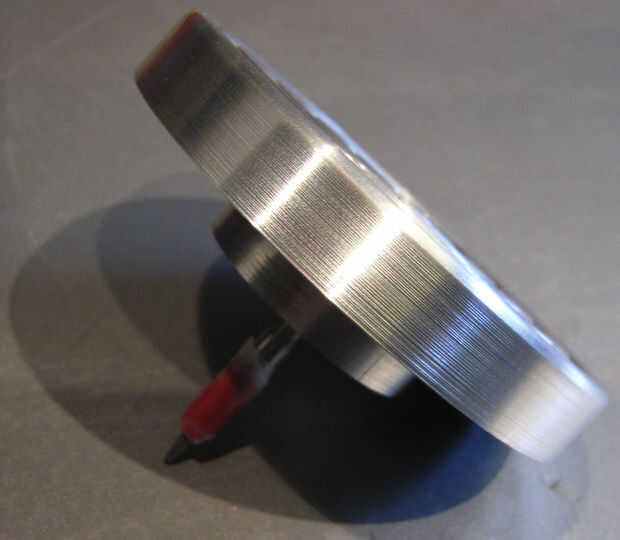

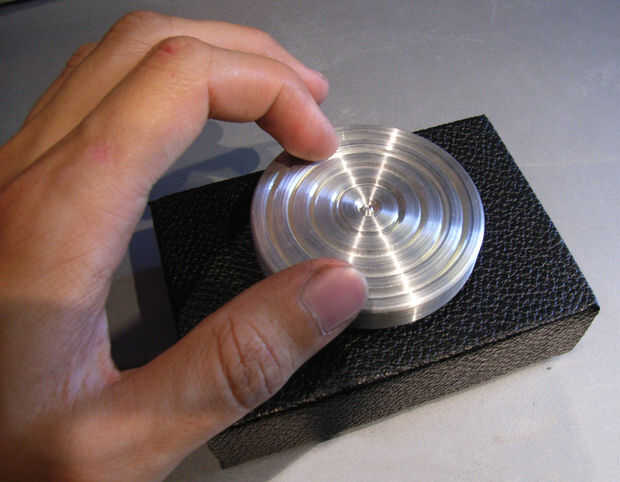

Una vez más, un torno realmente ayuda aquí, preparando todo perfectamente central y dando una agradable superficie finamente acanalada. Decidí ir para un conjunto de surcos concéntricos, previsto ser para fines estéticos, pero se sienten como surcos naturales dedo al girar la rueda.

Para montar la rueda en el eje, perfore un agujero un poco más pequeño que el eje y reducir gradualmente el eje hasta que encaje firmemente. Mantener una ligera forma cónica en el eje por lo que puede ser martillado sujetarse. Threading sería una solución más elegante para este pequeño problema.

Ahora es el momento para alinear el codificador rotatorio con el eje para asegurar que la rueda es de nivel. Lo hice con tac azul para mantener el control en su lugar, montar todo y luego mover a mano para conseguirlo en el lugar correcto. Luego desmontar todo y pegar el codificador firmemente en lugar.
