Paso 3: Localizar el componente
-Botón izquierdo
-Boton derecho
-Botón rueda
-Girar a la rueda de desplazamiento 1
-Girar a la rueda de desplazamiento 2
-Seguimiento de la posición óptico (integrada en el chip)

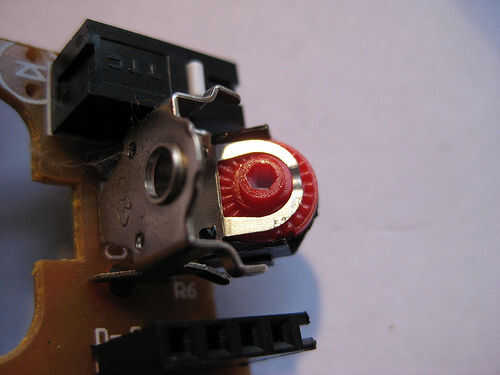

Este Instructable aborda sólo el componente de la rueda de desplazamiento que lo rojo pequeño potenciómetro-mirar en las fotos.

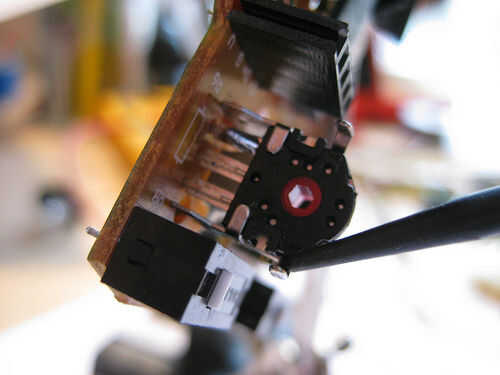

Revise su circuito y escoger el componente de la rueda de desplazamiento con sus tres patas. Uno va a más y los otros dos van a dos de los pines en el chip.
Ahora tienes que comprobar si el componente de la rueda de desplazamiento funciona igual que la mía. Así que enchufe el ratón y medir la tensión entre el plus y cada una de las otras patas de los componentes. Básicamente lo que veremos es que cada vez que la rueda de desplazamiento remiten un clic que se encienda y apague el flujo de electricidad entre el plus y cada una de las otras dos patas. Y si gira la rueda lenta suficiente verás en los interruptores ligeramente antes que el otro y al revés si gira al revés.

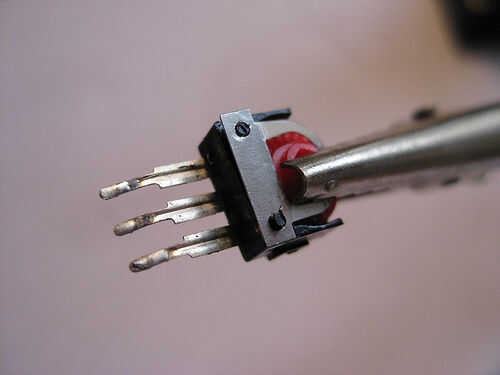

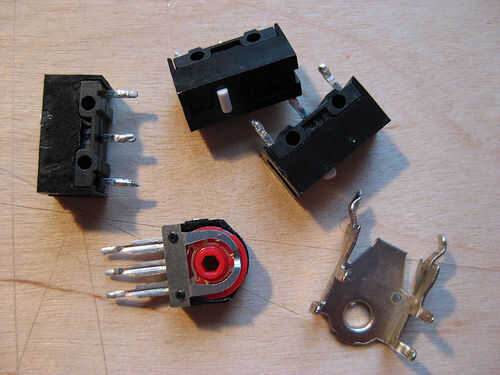

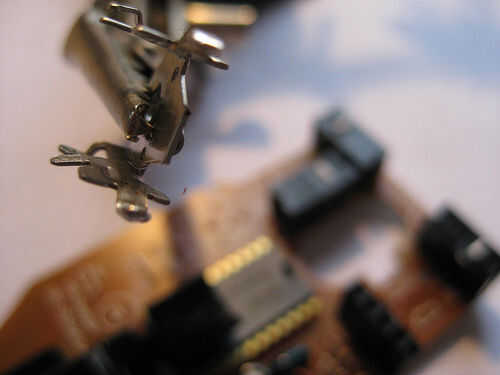

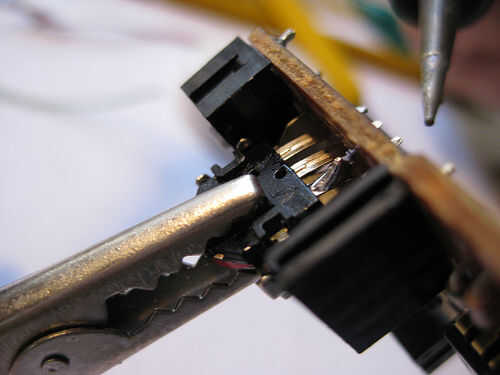

Tenía que dislocar mi componente de rueda de desplazamiento de la carcasa metal antes de pudiera realmente la soldadura lo y luego también pude de la carcasa de metal de la soldadura.
