Paso 5: Filtro de paso de todo diseño

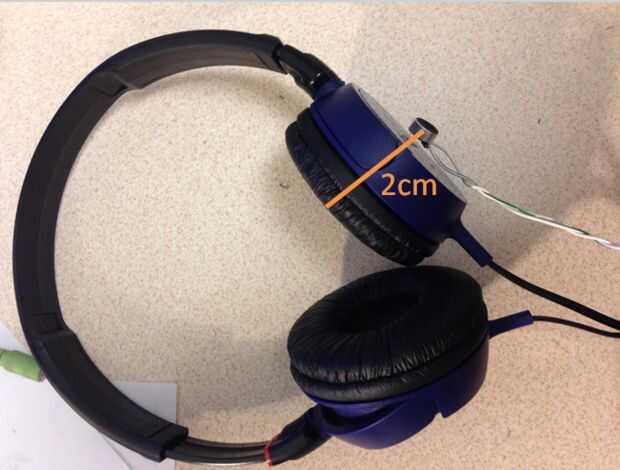

Primero medimos la distancia entre el micrófono y la oreja (2cm). Luego calcula cuánto tiempo una onda de sonido tarda en recorrer esta distancia usando:
Distancia (micrófono en la oreja) = tasa (velocidad del sonido) x tiempo de retardo
Tiempo de retardo = 2 x 10-2 m / 340 m/s ≈ 60µsec
Entonces, para encontrar el retraso de fase en grados necesitadas utilizamos la ecuación:
Retraso de fase = tiempo de retardo x frecuencia x 360
Retraso de fase = 60µsec x frecuencia x 360
Desde aquí teníamos que decidir qué gama de frecuencias que queríamos cancelar. Elegimos 1 kHz como máximo y calcula lo que el retraso debe ser por dos puntos:
: retraso de fase = 1,3 grados
kHz: retraso de fase = 21,6 grados
Desde aquí, hemos ajustado el valor de R4 y C3 + C4 para conseguir el desplazamiento de fase en los valores deseados.
