Paso 3: Cableado del circuito

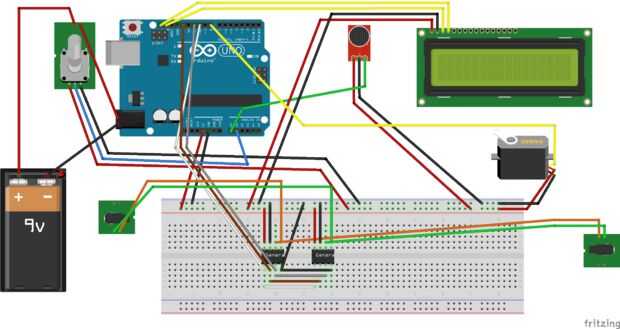

A continuación tenemos que conectar el circuito. El circuito esquemático arriba muestra todas las conexiones necesarias. Encontré la hoja de datos para mis macetas digitales útiles como este (https://www.sparkfun.com/products/10613). Como cableado mi también encontró que era útil a veces conectar puntos A y B utilizando la placa como un paso intermedio. Esto sería similar A-protoboard, breadboard-B. Esto hizo más fácil tirar de la parte delantera y la caja con las longitudes de los cables que tenía. Solía la pegajosa la parte posterior de la placa se adhiere a la placa en el interior de la caja.
El funcionamiento básico del circuito es el siguiente: el interruptor sobre el potenciómetro conecta la batería de 9V para el enchufe de alimentación de Arduino permitiendo ejecutar gratis desde el ordenador. El Arduino lee la señal del micrófono y el potenciómetro en A0 y A1. Arduino controla el servo del pin 8 y pines 10, 11 y 13 se utilizan para la comunicación SPI a los potenciómetros digitales. Los 2 potenciómetros digitales están conectados con el mismo pin de selección esclavo para que los dos reaccionan juntos. Uno de auriculares en la entrada para la música y el otro es la salida que se puede enganchar en su estéreo. Las señales de música jamás a través de Arduino, sólo a través de las ollas digitales. De esta manera siempre son señales analógicas y no están digitalizados.
