Rutina de interrupción en lenguaje ensamblador usando PIC de 8 bits (1 / 2 paso)

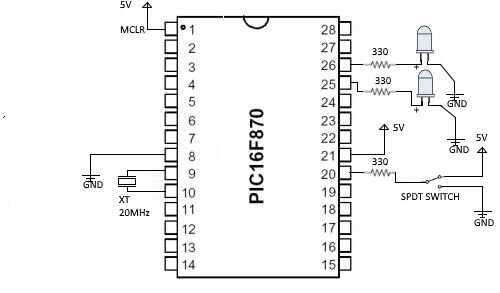

Paso 1: Paso 1: circuito Schems y materiales.

Circuito es bastante simple: yo uso un 8 bit/28pin PIC 16F870 pero recomiendo 16F84A ya su asequible y suficiente a los estudiantes. También, utilizo 2 x LED de 1/4W conectado a RB5 y RB6, 1 x 20MHz oscilador XT y 3 x 330 OHM resistencias: dos para el control de corriente el LED y para el impulso externo.
