Paso 2: La función del Chip
¿Qué significa eso?
Bueno me alegro de le. Un oscilador es algo que produce y onda eléctrica constante, como un seno o una onda cuadrada. El temporizador parpadeará en un intervalo específico dependiendo de los componentes conectados.
El chip 555 tiene 3 modos principales:
- Para la generación de "One Shot" pulso monoestable:
![]()
- Modo astable para poner hacia fuera un flujo continuo de pulsos. (también conocido como contador de tiempo):
![]()
- Para actuar como un disparador de Schmitt debiestable.

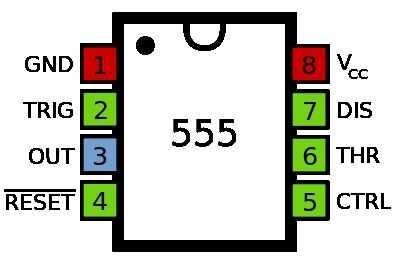

El Pin del Temporizador 555 es como sigue:
Pin 1: tierra
Pin 2: Activar el temporizador, esta conexión a tierra inicia el chip.
PIN 3: Salida, estancias en lo que es Vcc
Pin 4: Fuerzas pin 3 a la baja si
Pin 5: Utilizado para ajustar el umbral de disparo.
PIN 6: Umbral que termina el temporizador cuando se alcanza 2/3 de Vcc.
PIN 7: Descarga, se conecta a tierra cuando la salida es baja
Pin 8: Poder, denotado en la mayoría de los contextos como Vcc
