Paso 4: Proyecto: diseño y esquema de

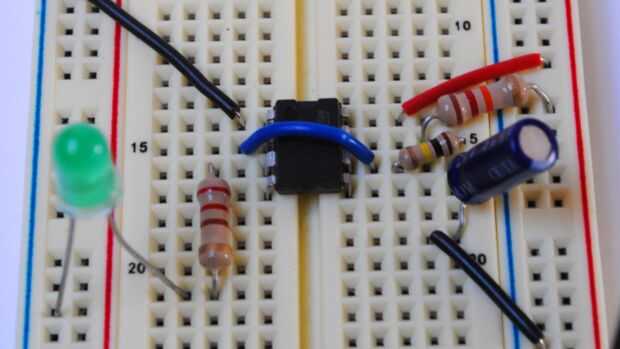

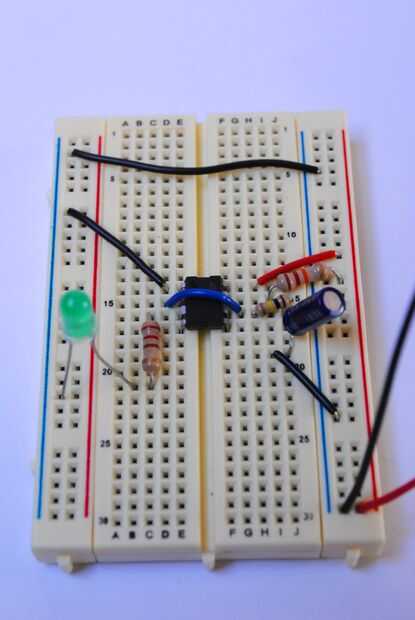

Vamos a ir sobre el diseño por número, do de justo clavija lo siguiente el el circuito debería funcionar, si no toma un vistazo a mi versión breadboarded
Pin 1: tierra
Pin 2: va al pin 6
PIN 3: ganchos hasta la resistencia de 220 ohmios, entonces para el led y entonces la tierra del led va a tierra.
Pin 4: no utilizado
Pin 5: no utilizado
PIN 6: Tiene la resistencia de ohmios k 100 entre él y pin 7 y el capicitor de 4,7 uf de él a la tierra (Asegúrese de obtener la polaridad correcta!).
PIN 7: Tiene la resistencia de ohmios k 100 entre él y pin 6 y un resistor de k 12 que va a poder
Pin 8: energía
Una vez que se juntan, probarlo. El LED debe parpadear y ligeramente rápido. otra vez si algo no parece correcto Compruebe las fotos y si se calienta el IC Quite energía inmediatamente o a freír su chip.
