Paso 3: Soldar componentes sabio reloj 3
Para montar la Junta, siga este proceso:

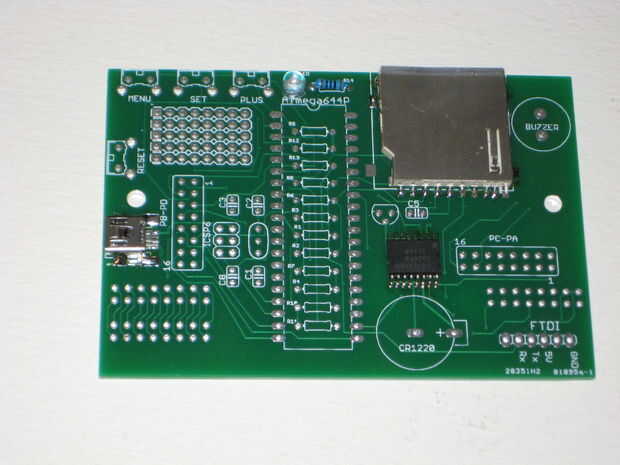

1. colocar y soldar el conector USB miniB; en realidad, ya que este conector se utiliza sólo para potencia, deben soldarse solamente los dos pasadores extremos (1 y 4); el centro dos puede ser tocado. Asegúrese de que el conector está sólidamente anclado a la Junta a través de las 4 zapatas de sujeción lateral; habrá un montón de tensión mecánica en el cable de alimentación está enchufado o desenchufado.

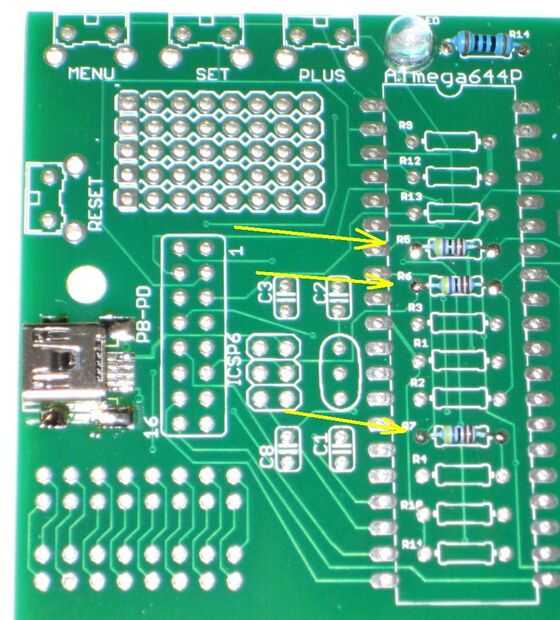

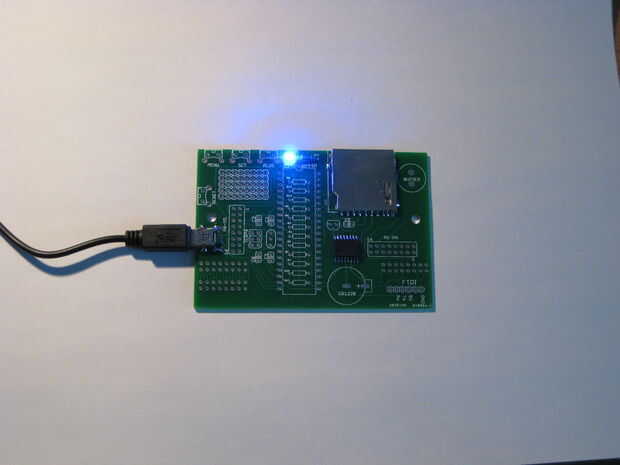

2. soldadura de la resistencia de 100 ohm (marrón negro marrón), indicado en la PCB como R14, entonces el LED, prestando atención a su orientación. El pin más corto, el cátodo, va en la izquierda (según se mire en la PCB como en foto 2 a continuación) agujero. En este punto, enchufando el cable de alimentación, el LED debe encenderse (Foto 3).

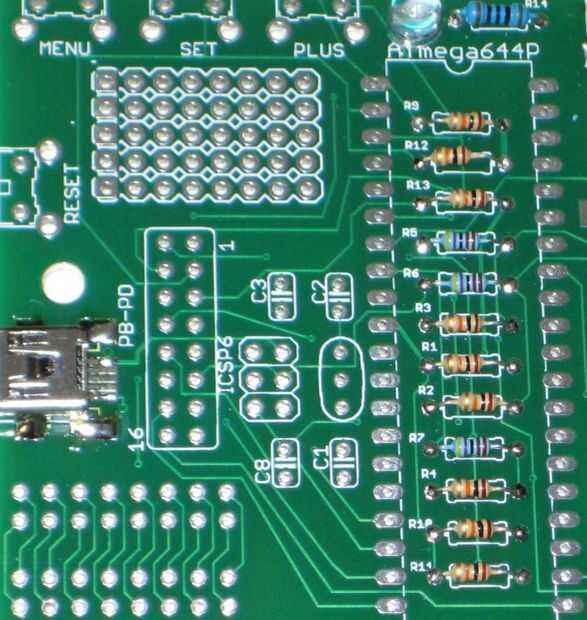

3. Suelde las resistencias R5, R6 y R7, todas de 4K 7 (marrón marrón negro morado amarillo), como se muestra en la foto 4.
4. soldar el resto de las resistencias, los 10K, como se muestra en la foto 5 a continuación.
Tenga en cuenta que hay 9 resistencias de 10K de valor (marrón negro naranja): R1, R2, R3, R4, R9, R10, R11, R12, R13.

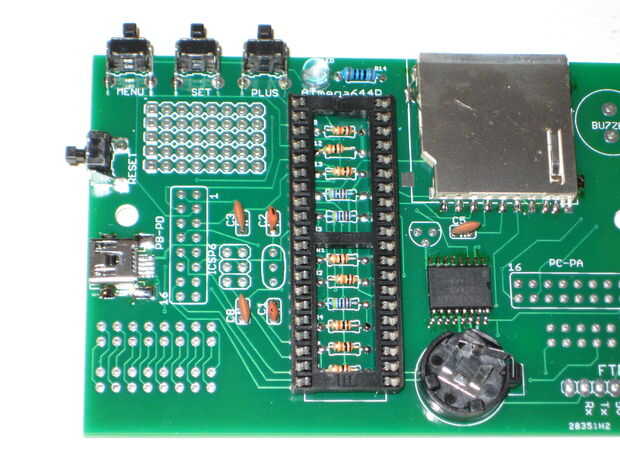

5. la soldadura del zócalo de 40 pines, entonces el soporte de la batería y los 4 botones, como se muestra en la foto 6.

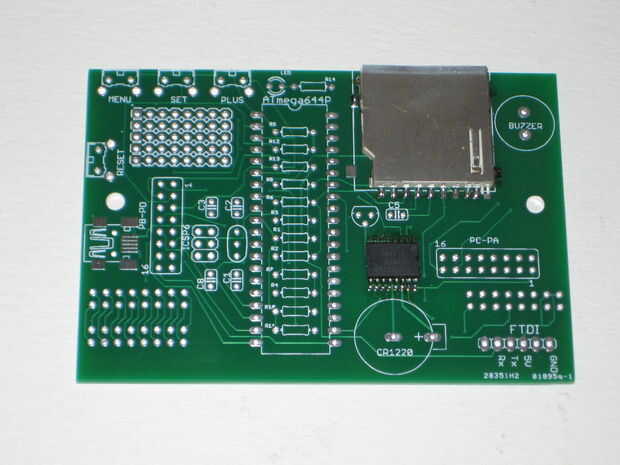

6. soldadura de los 3 condensadores (100nF, etiquetado "104") la disociación: C3, C5, C8. Luego continuar con los dos más pequeños de soldadura C1, C2 (ambos 22pF), como se muestra en la foto 7.
7. Inserte el cristal (el pequeño, metálico, oval cilindro, con 2 pines etiquetados "16.000" en la parte superior) en su posición en el lado izquierdo del zócalo del microcontrolador, indicado por un óvalo (véase la imagen de arriba). Orientación no es importante para el cristal.
A continuación, inserte el regulador de tensión de 3V3 (negro, 3-pines, parte semi cilíndrico con la etiqueta "L78L33ACZ") como se indica en la serigrafía por el medio cilindro en el lado derecho del zócalo del microcontrolador (su orientación es muy importante), entonces la soldadura en el lugar.
Después de la soldadura la cabecera macho de 6 pines y luego el zumbador piezoeléctrico (su orientación no es importante).

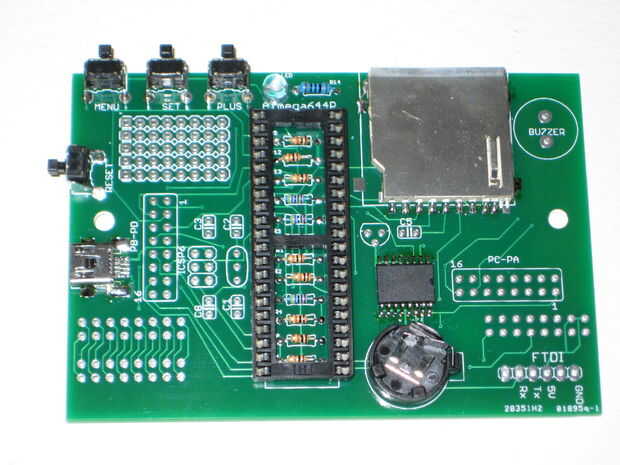

Mira la última foto (Foto 9) de la Junta ensamblada final antes de soldar, para asegurarse de que usted tiene estas piezas colocadas correctamente.

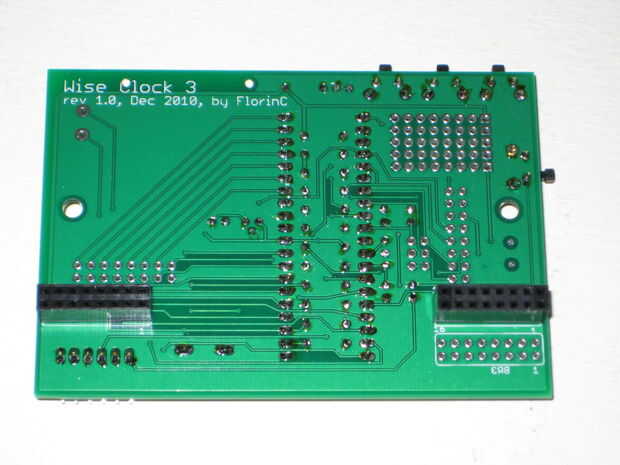

8. (Foto 8) Inserte las dos cabeceras hembra 16 pines en la parte posterior de la Junta (frente a la parte de piezas) y les de la soldadura en el lado superior (piezas).
Para obtener la mejor alineación posible en estas cabeceras, insertar los encabezados de 16 pines en sus zócalos (en pantalla), luego de la soldadura de la Junta en la parte superior. (Esto es similar a la manera de que los jefes varones se sueldan en un escudo de Arduino).
9. es hora de agregar ahora el microcontrolador ATmega644P preprogramado. Antes de insertarlo en el zócalo, ligeramente curva ambos conjuntos de sus pernos sobre una mesa, para que sean paralelas. Coloque el chip con cuidado encima de la toma, prestando atención a su orientación: pin 1, marcado con una flecha (triángulo), debe estar cerca de la parte superior de la Junta. Introduzca el chip en el zócalo.
A continuación inserte la batería de la moneda en el portapilas.

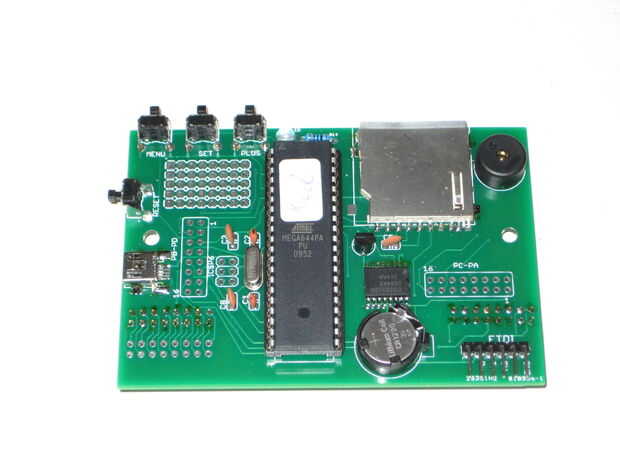

El tablero montado debería verse como en la última imagen (Foto 9).
