Sable 2015 CNC + Arduino + GRBL = lonchera CNC (1 / 7 paso)

Paso 1: Sable 2015 CNC introducción y planificación

Este proyecto se abisagra en el Sable 2015 CNC de la máquina. Esta alta calidad, máquina de bajo costo difiere de las otras máquinas baratas provenientes directamente de China (véase mi conversión de CNC 3020).

¿Es diferente?

1. no proceden de China continental, donde es un éxito o perder cuando se trata del control de calidad, hay máquinas que parecen el Sable 2015, típicamente llamado CNC 2016.

2. it es Taiwán manufacturado sino una fábrica, por lo que las tolerancias son mayores y la máquina está premontada. Esta máquina sólo es vendida por un vendedor en eBay así y su envío es muy rápido. Ordené mis un lunes y recibido viernes (DHL) http://www.ebay.ca/itm/Sable-2015-CNC-ROUTER-ENGRA... (kit completo)

3. el Sable 2015 tiene anti tuercas de reacción que producen movimientos muy agudos y nítidos resultando en cortes precisos y de calidad.

4. este estilo de máquina difiere de la mayoría máquinas de CNC chinos ya que el pórtico es fija, la mesa se mueve en el eje y. Esta mayor rigidez, sobre todo para una máquina de pequeña escala.

5. la mayor ventaja del Sable 2015 es huso el disponible de un REAL, no sólo una boquilla ER injertada en un motor de corriente continua. Mientras que el combo de DC/boquilla es fino, el eje real (que tiene una impulsión separada del motor) puede tomar las fuerzas laterales y no flexione durante cortes por penetración. La máquina CNC 2016 sólo tenemos el combo de DC/Collet, no el eje.

--

Deliberadamente ordené la estructura, motores y el montaje del huso, ya que yo planeaba convertir esto a una máquina de Arduino/GRBL conducido de todos modos. He guardado un par de cientos de dólares por hacerlo. El combo GRBL/Arduino es perfecto ya que los chips de controlador de A9855 pusieron hacia fuera un máximo de 2A que es perfecto puesto que son potencia de estos motores Nema 17 poco a 1,5 aproximadamente.

--

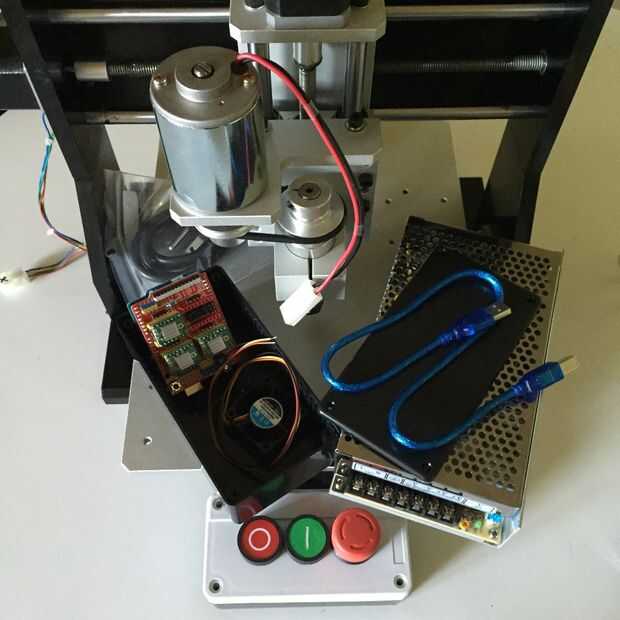

El plan es hacer un autónomo, móvil máquina CNC capaz de un trabajo muy preciso. Quiero ser capaz de simplemente ajuste hacia abajo, enchufe el cable USB y el cable de alimentación y corte. Para lograr esto, de origen las piezas que se encajan y se podían montar en la parte posterior de la máquina.

El proyecto se divide básicamente en algunas secciones.

1. montaje de la fuente de alimentación de DC de 24V a la máquina

2. montaje de un cuadro de proyecto del lado, con el Arduino y el CNC Shield V3 dentro, colocar un ventilador 24v en el exterior para el enfriamiento.

3. toma de alimentación / 0 interruptores para el sistema principal y el eje

4. extender y enrutamiento de los cables del motor paso a paso por lo que podrían llevar el cuadro de proyecto.

5. montar un colgante de controlador en el lado de una parada, curriculum vitae, espera y restablecer Ctrl-X

--

Con toda la planificación completa, cosas aún evolucionaron y cambiaron como la complexión física tomó forma, más en eso más adelante.
