Sable 2015 CNC + Arduino + GRBL = lonchera CNC (2 / 7 paso)

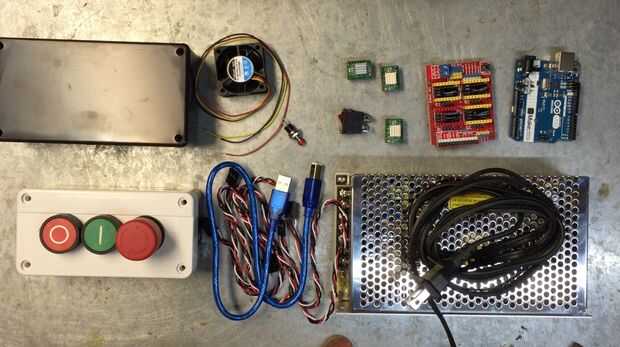

Paso 2: Reunir piezas

Este proyecto va a utilizar algunas bastante potentes pero hardware barato.

1. Arduino Uno (he utilizado un clon y estaba bien)

2. Protoneer CNC Shield V3 (es hasta 3.10 con una actualización de la señal PWM y un interruptor de límite opción NC/NO)

3. 3 chips de controlador de paso a paso de x A4988 (los motores son clasificados en 1.7A que es perfecto, para la salida 2A de la A4988, no es necesario el más potente DRV8825 chips de 2.5A)

4. correctamente el cuadro de tamaño del proyecto

5. entrada-salida, caja de interruptor de parada de emergencia

6. un par de interruptores de palanca (nominal de 10A y 110v)

7. un interruptor pequeño empuje momentáneo (utilizado para el botón reset)

8. 24V ventilador

9. 24V 10A fuente de DC

10. varios calibres de alambre y los conectores tipo Dupont (4 x 1 hembra)
