Sable 2015 CNC + Arduino + GRBL = lonchera CNC (4 / 7 paso)

Paso 4: Montaje

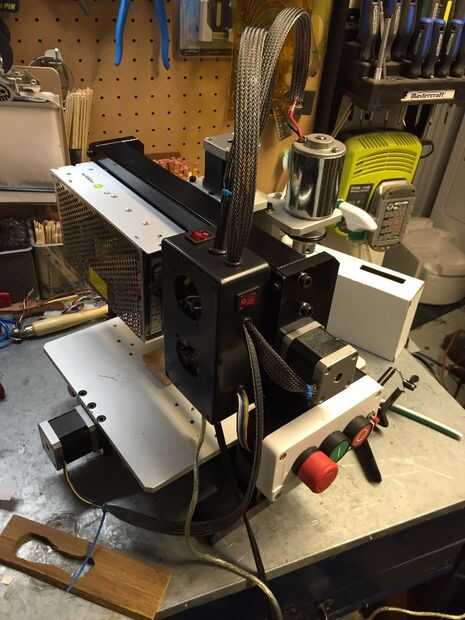

Después de todo el cableado, enrutamiento y gestión de los cables se hizo, que era tiempo de montar las cosas en la parte posterior y lateral de la máquina. Decidí montar la botonera y la caja de control a la izquierda de la máquina. La razón principal de ser el motor de pasos del eje sobresale de la estructura. Colocando el mando portátil debajo de él, no tomo hasta cualquier pie más impresión que ya tiene.

Ubicación del motor eje x también determinado en la caja de control vive puesto que dio la distancia más corta para los motores paso a paso dirigir.

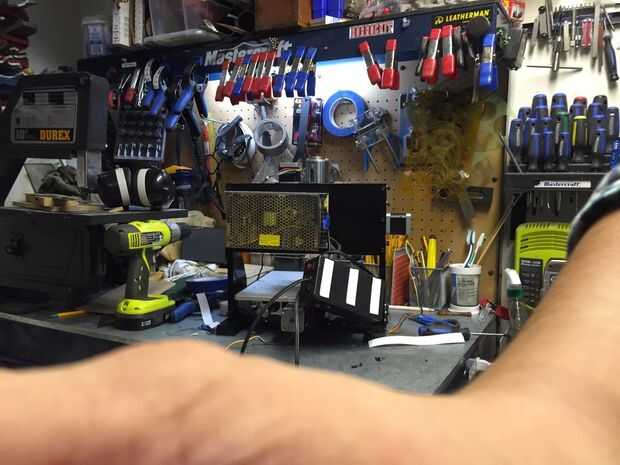

El resultado final es un sistema súper compacto que no es algo mejor que cuando empecé con. Por lo general, máquinas CNC de este tipo, o de cualquier tipo tendrá una caja separada para la electrónica y los conductores.

Usé cinta de doble cara espuma para aplicar esto en él, 3M VHB.

--

El Sable 2015 es una máquina de pórtico fijo, por lo que el pórtico no se mueve cuando se mueve el eje y. Esta fue la razón principal por qué fui decidió aprovechar la parte trasera de la máquina. Puesto que no se mueve, el peso adicional de la electrónica y fuente de alimentación no afectará a la corte. Mayoría de las máquinas China tendrán una base fija y un pórtico del eje con el eje x en él (otra vez, ver mi conversión de CNC 3020 para obtener un ejemplo de esto). Si había añadido peso al pórtico en las máquinas de estilo 3020/3040/6040, el motor paso a paso tendría que moverse junto con el peso de todo lo demás.
