Sable de luz de diodo del laser (2 / 7 paso)

Paso 2: Reunir piezas para controlador de láser y diodos

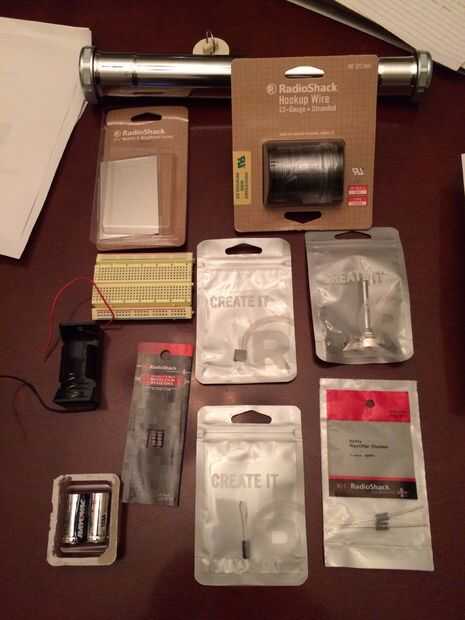

Las piezas que necesitará para el controlador de láser fueron encontradas en el shack de radio y el diodo láser módulo Aixiz fue encontrado en eBay.

1. 22-calibre de conexión alambre trenzado.

2. placa Universal de 2 1/8 de pulgada.

3. circuito impreso (lo suficientemente pequeño como para caber dentro de la manija o puede cortarse por la mitad para caber)

4. 123A batería de ion de litio de 3v.

5. potenciómetro lineal cónica de 100k - 0hm

6. ajustable-regulador de tensión LM317T

7. radial condensador electrolítico polarizado Bi 1.0uF 50v 20%

8. una "C" soporte de la batería

9. un centavo.

10. 10 ohmios resistencias de película de Metal de 1 watt

11. 2 epoxi rectificador diodos de 3 amperios 200PIV

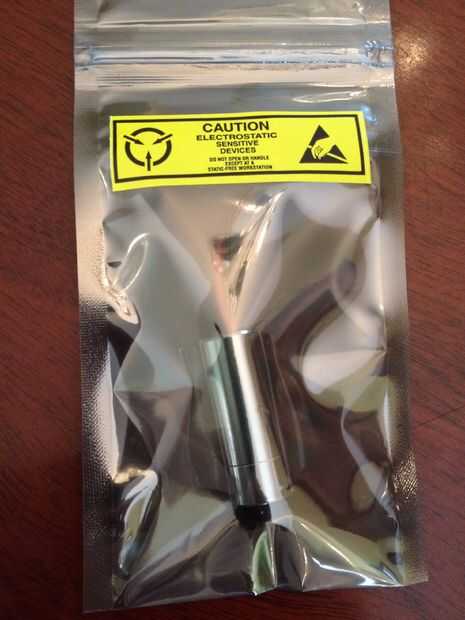

Diodo de láser rojo con 400mW de 650nm módulo Aixiz
