Paso 4: Armar la electrónica
Ahora es el momento de montar la electrónica final juntos. En este ejemplo, tengo todo pegado a un pedazo de espuma, pero lo ideal sería que se instalarán en el mango de su sable de luz. Los botones podrían fijarse en el exterior de la manija donde es más conveniente, y he arreglado los LEDs en forma de triángulo como si ellos brillaban en una hoja de sable de luz transparente. El altavoz está en un recinto plástico genérico, pero el altavoz sí mismo también puede ser ubicado dentro del mango del sable de luz.
Todos los componentes están conectados hasta la Junta del mismo modo como se muestra en el paso 2. (La Junta de desarrollo de Fox y de la Junta tienen los mismos pines y pads, estás sólo arreglaron diferentemente). Para ayudar a facilitar la Asamblea, emparejó los colores de los cables en mi electrónica montada con los colores de los cables utilizados en el diagrama en el paso 2. Todos los cables rojos son poder, todos los cables negros son tierra, y varios otros colores de alambre los componentes.

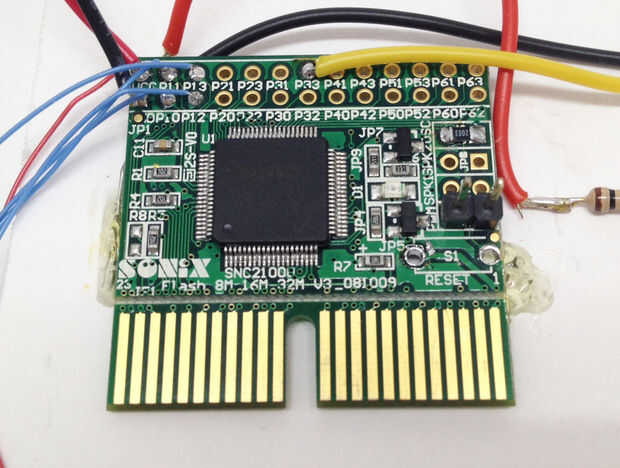

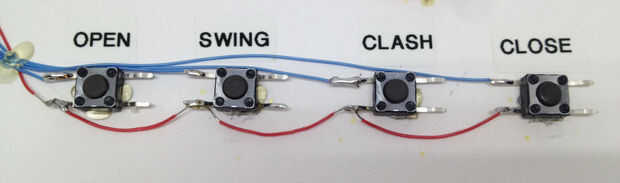

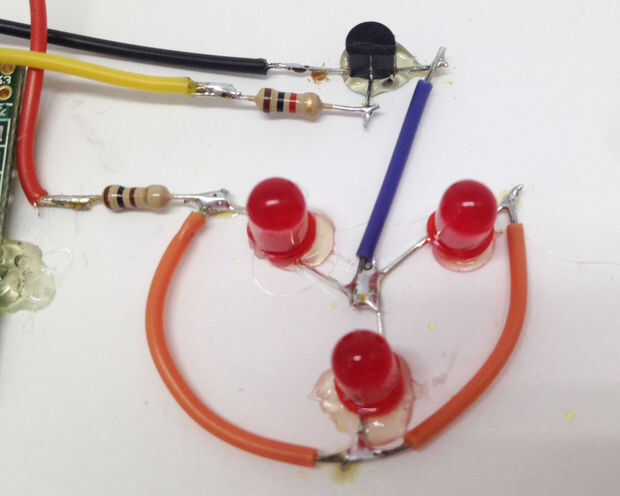

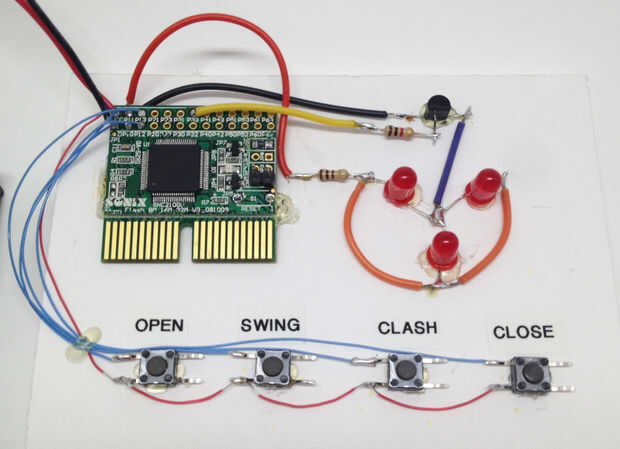

La foto principal de arriba muestra todo de la electrónica conectada junto, y las otras fotos muestran primeros planos de las diferentes secciones. Consulte las notas sobre las fotos para más detalles.
