Paso 3: Paso 3: electrónica, LED, control remoto

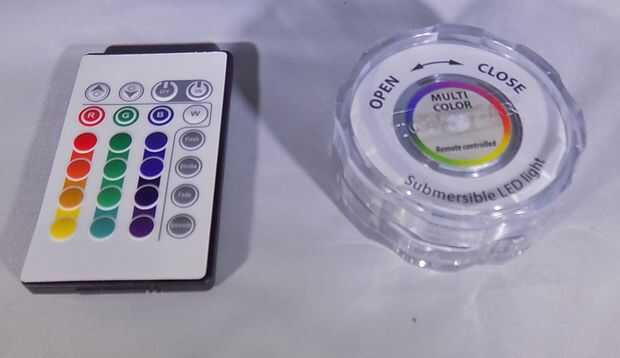

Diseñé este sable de luz alrededor de este LED específico... Luz de LED
Utilicé este LED ya que es un LED decente a un precio decente... Así decidió en este caso y diseñado alrededor de él... Planeo hacer otro sable de luz con un LED más genérico en el futuro, pero por ahora, si usted quiere hacer esto, vas a necesita para obtener esta luz... Es de sólo $10...
Usted realmente debe ver El Video si desea que esta explicado muy bien...
Primero:

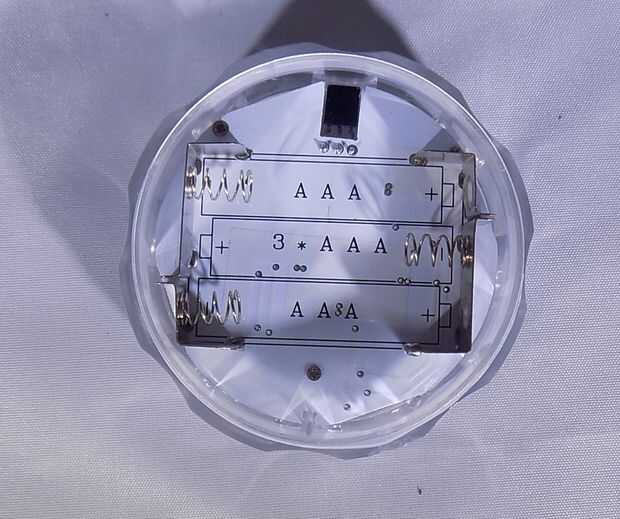

Toma el LED de su caso destornillando los tres tornillos... Mantenga los tornillos porque te necesite... Entonces puso en 3 pilas AAA nuevas...
Segundo:

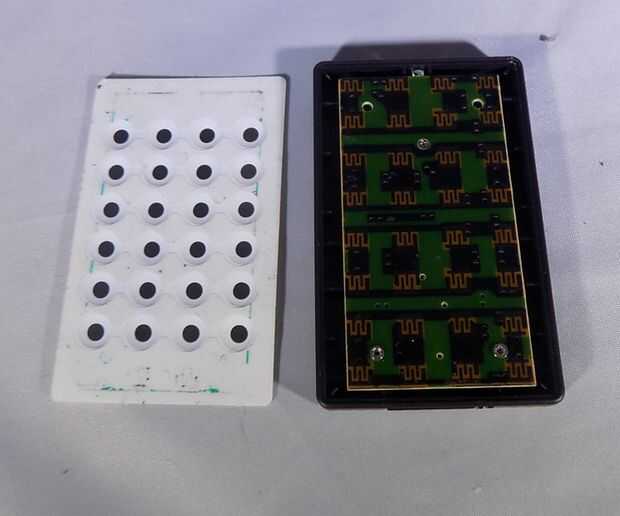

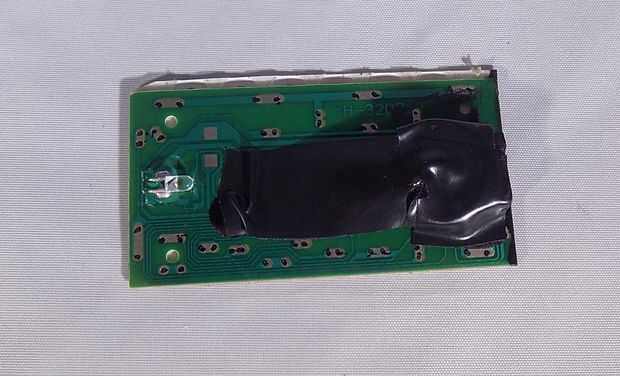

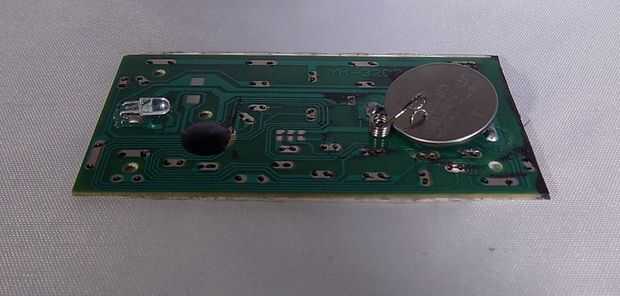

Pelar la cubierta del botón blanco apagado del mando a distancia, esto expondrá 3 tornillos de la PCB del mando a distancia... Sacar los tornillos... Extraiga la tarjeta de la caja... Luego retire la batería de la caja... Ponen la batería en la placa (en la orientación correcta) y la cinta hacia abajo como en las fotos...
Tercero:
Volver a colocar la cubierta del botón blanco en y con unas tijeras, cortadas todo alrededor de la cubierta a lo largo de los bordes de la Junta lo más cerca posible...
Cuarto:
Prueba para asegurarse de que el trabajo aún remoto y LED... Si no, solucionar problemas...
Quinto:
Doble con cuidado, el receptor de IR de negro en el LED abajo unos 45 grados... Ahora, con los tornillos originales, atornille el LED en la parte inferior de la manija... Ahora, sólo Deslice el control remoto en la ranura en el frente y prueba... Si esto funciona - todo listo... Ahora tienes un impresionante 3D impreso la sable de luz...
