Sable de luz LED RGB (2 / 4 paso)

Paso 2: Paso 2 - cuadro de controlador

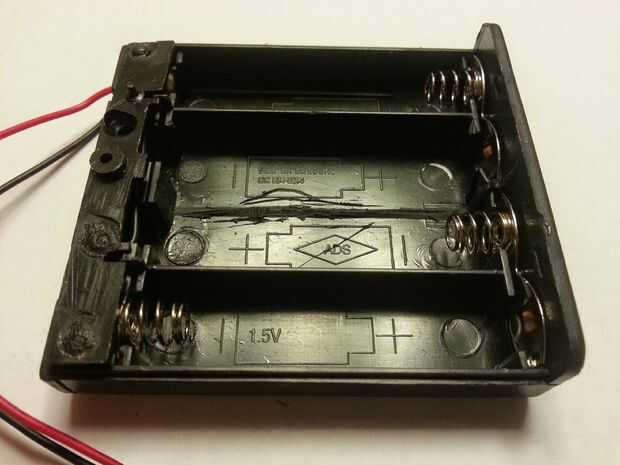

  1. El portapilas se utilizará como la caja del regulador y las baterías y los tableros electrónicos de la casa
  2. Corte la partición en el medio para hacer un espacio para la placa Arduino y un módulo DC-DC
  3. Eliminar el contacto de la batería en la zona media en el lado izquierdo de la caja
  4. Corte el resorte del contacto en la zona media en el lado derecho de la caja de batería
  5. El contacto de dos baterías en el lado derecho de la caja utilizando un corta alambre de la soldadura
  6. Colocar la caja en el lado de la ranura del tubo se pueden colocar dos tornillos para montar el tubo en la caja. Asegúrese de dejar alrededor de 10 cm en el otro extremo del tubo (suficiente espacio para tu palm sostener el sable de luz).
  7. Asegurar la caja y el tubo usando una cinta

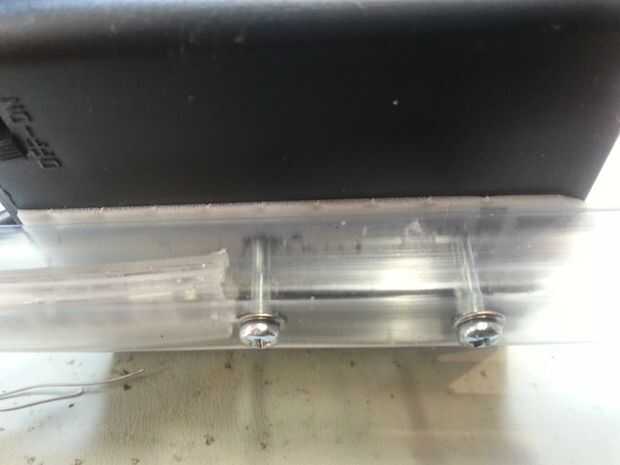

  8. Taladre dos orificios (2mm) en la caja donde estaba la partición media, a través del tubo

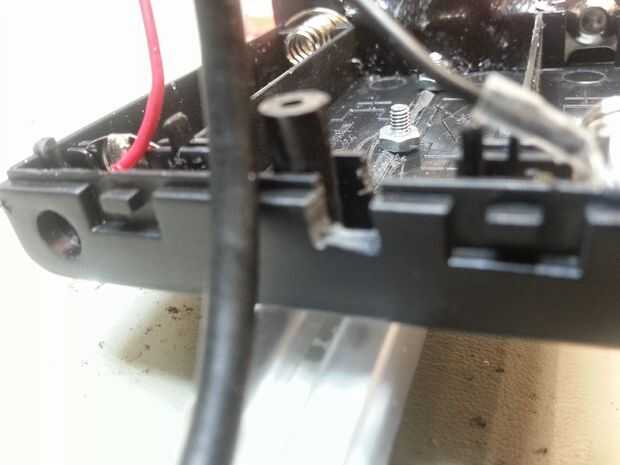

  9. Perfore un agujero en la caja o corte la parte superior para permitir que el cable de 3 hilos conseguir dentro de la caja

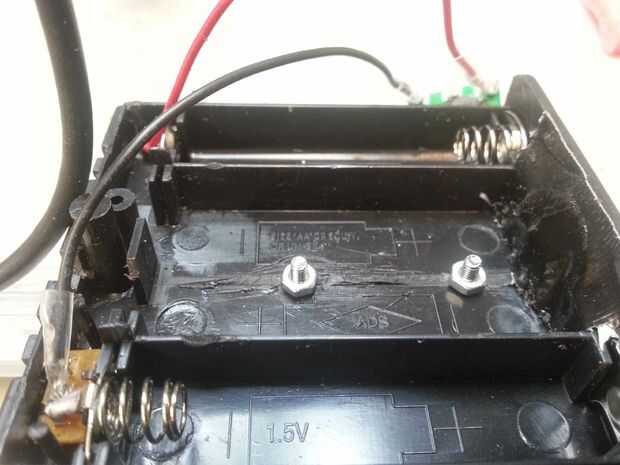

  10. Introduzca los dos M2.5 pernos, arandelas y tuercas a los orificios
  11. Desoldar y quitar el zócalo del USB del módulo DC-DC
  12. La soldadura de los cables rojo y negro del portapilas a la entrada del módulo DC-DC
  13. Conecte la salida de 5V del módulo DC-DC al terminal crudo de Arduino
  14. Conecte la tierra del módulo DC-DC a tierra de Arduino (cerca de la terminal de crudo)
  15. Soldar el cable de 3 hilos a la placa Arduino (5V -> VCC, GND -> GND y DI-pin 4)

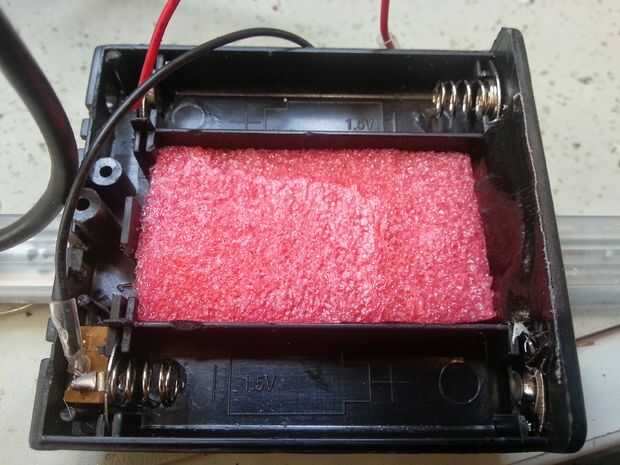

  16. Poner un acolchado de espuma en la parte media de la caja para cubrir el extremo saliente del tornillo

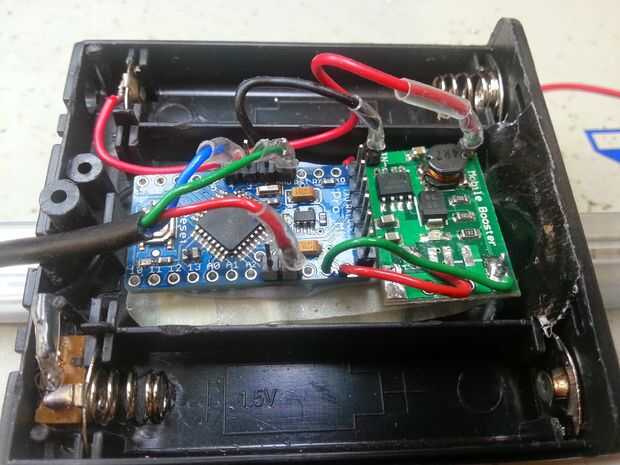

  17. Coloque las placas Arduino y DC-DC en la espuma
