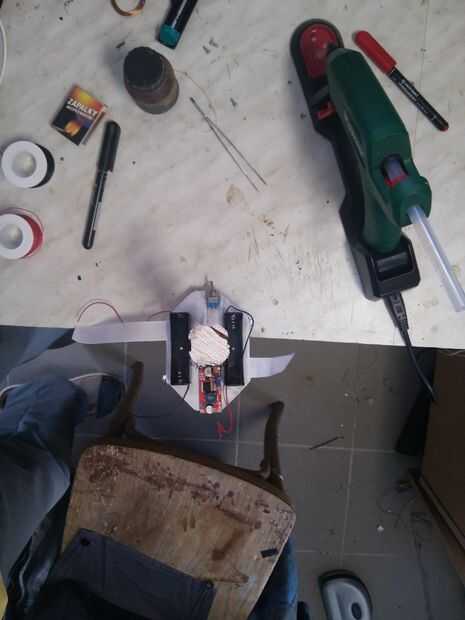

Paso 4: Montaje de la electrónica
Y ahora la parte más difícil. Tensión máxima de sus tiras de LED 12 V, y se inicia a la luz en unos 8 V. El consumo de corriente depende de la tensión (Ley de Ohm), pero es aproximadamente de 1.5 A 12 V. Por lo tanto, tenemos que proporcionar alguna fuente de energía - la mejor opción es sin duda las baterías.
Pero hay un gran problema - voltaje de la batería. Incluso las pilas divertido 1,5 V no siempre son de 1,5 V. Cuando son nuevas, pueden tener unos 1,7 V, cuando ellos se agotan, pueden tener unos 1,2 V. No queremos Voltaje flotante - imagino que en el comienzo de un duelo, su espada es muy brillante y en el extremo, es muy débil. ¿No es eso tonto?

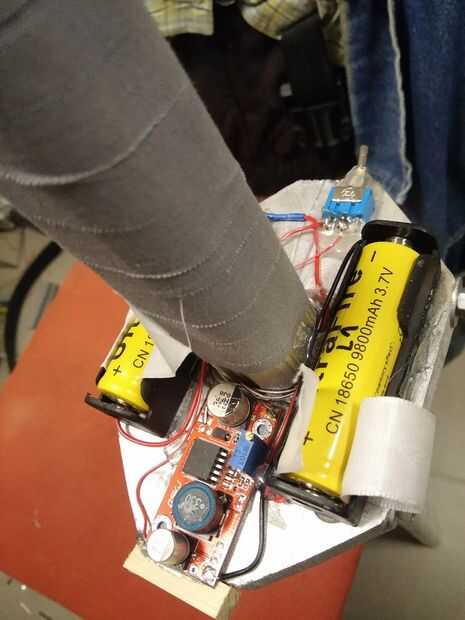

¿Teóricamente puede encender este dispositivo con pilas AA, pero se necesita mucho de ellos - 8, pero recuerde lo que dije sobre el voltaje de la batería? Al insertar nuevos 8 pilas tipo AA, su voltaje total será aproximadamente 8 * 1.7 = 13.6, que podría destruir sus LEDs! Y también no trabajan mucho - 1,5 A en no mucho, pero para las baterías pequeñas es mucho. Así que recomiendo el uso de baterías de litio 18650 - se utilizan en linternas de alta potencia, los juguetes etc. del RC. Su tensión nominal es de 3.7 V, pero otra vez - cuando están llenos, tienen unos 4.2 V, cuando se agota completamente, tienen aproximadamente 3.5 V. Así que ¿cómo resolver esto?

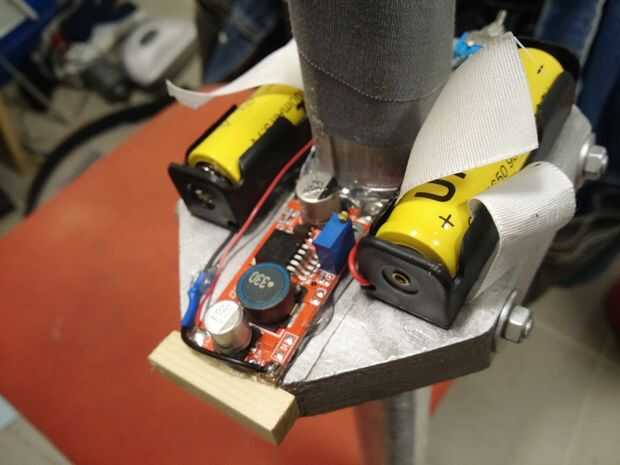

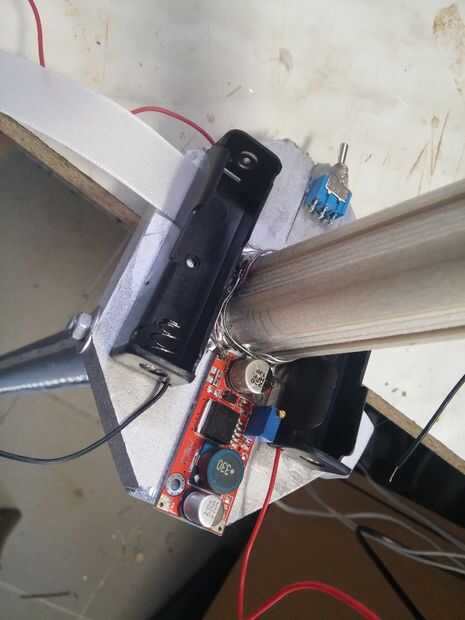

La solución es un pequeño circuito llamado convertidor. Básicamente tiene un voltaje menor y lo transforma en uno más alto. En nuestro caso, lo usaremos para impulsar nuestras baterías a 12 V, por lo que tendremos un brillo constante. Sólo use un DMM (multímetro digital) y gire sobre el potenciómetro azul hasta llegar a 12 V en la salida.
Experiencia de usuario: cuando se establece el convertidor 12 V, es innecesariamente brillante y consume mucha corriente. Don't necesario deslumbrar a todo el mundo, por lo que recomiendo que pusiste el convertidor a 10 V - en este punto, es brillante, pero no demasiado brillante.

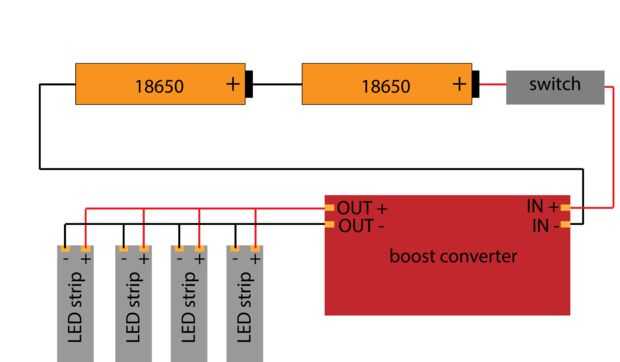

Ver los esquemas en las imágenes para aprender a conectar todo junto. Las piezas opcionales incluyen:
- interruptor - probablemente desea encender su sable y apagar. La conexión es muy simple
- alarma de bajo voltaje - baterías de litio no gustan cuando usted les overdischarge, y este lo práctico le avisará cuando su tensión es demasiado baja.
