Paso 1: diseño

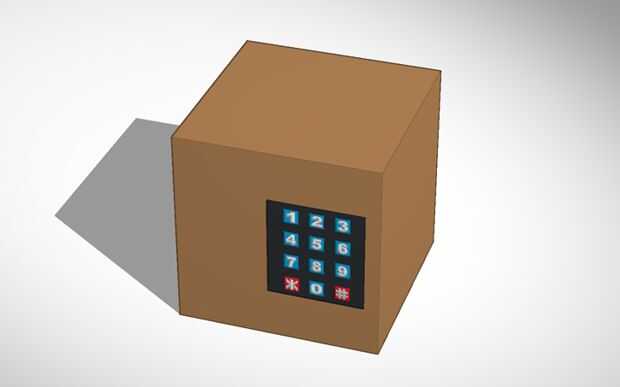

Lo primero que hice fue diseñar la caja fuerte. ¿Cómo va a ser como la cerradura? ¿Qué materiales debo usar? Yo quería hacer lo suficientemente pequeño como para guardarlo en su mochila pero lo suficientemente grande para colocar el teléfono dentro de una caja fuerte. Esto es lo que usé para mi diseño:
Lista de piezas

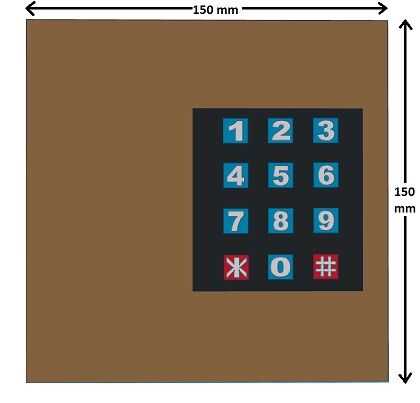

-Seis tablones de madera (15 cm x 15 cm x 0,5 cm)
-Dos bisagras (2 cm x 3 cm)
-A 3 x 4 numberpad
-Arduino
-Un rojo y una luz LED verde
Razonamiento
La razón de tablones de madera para la caja fuerte es porque es bastante fácil de conseguir y de la fabricación. Mucho se puede hacer con lasercutting y perforación.
Puesto que hay muchos ejemplos de cómo hacer una caja fuerte con cerradura de giro, pensé que sería muy interesante hacer una cerradura numberpad en su lugar. Encontrar programación muy agradable, así que mi idea era explorar otra área de codificación.

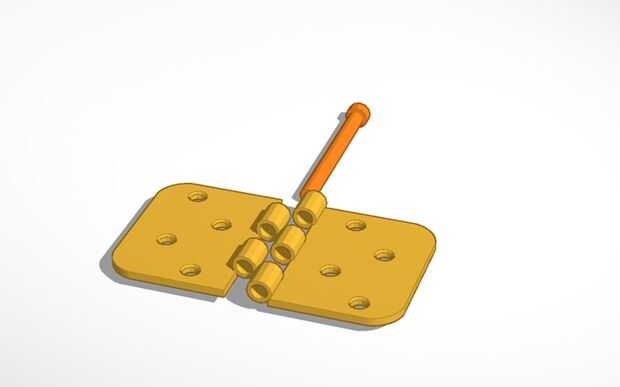

Alguien mencionó que plano comprar las bisagras sería mucho más fácil y menos frustrante. Yo estaba pensando, pero algo haría estas bisagras, por lo que pude recoger alguna experiencia con la impresión de 3D. Deben ser lo suficientemente pequeños para caber dentro de la caja fuerte pero también ser lo suficientemente fuerte como para cerrarla correctamente.
Lista de herramientas
-A 3D-impresora para imprimir las bisagras
-A lasercutter de las tablas de madera
-Un arma de pegamento para unir las tablas de madera
Lista de programas
-Para la impresora 3D, he usado Tinkercad: https://www.tinkercad.com
-Para el diseño de la caja utiliza MakerCase: http://www.makercase.com/
-Para modificar las imágenes SVG hizo uso de Inkscape: https://inkscape.org-Fritzing y para hacer el documento técnico: http://fritzing.org/home/

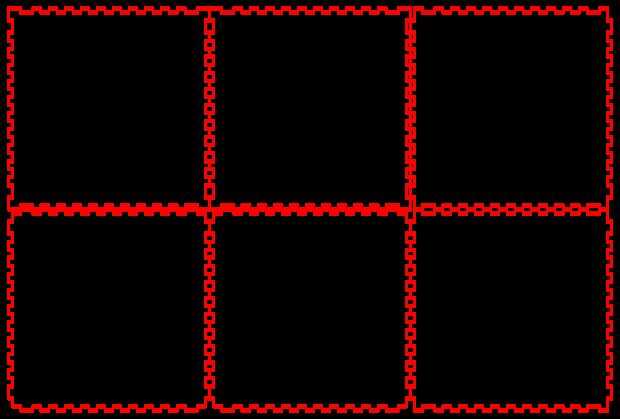

Aquí está el enlace para el lasercutting: http://imgh.us/hout_lasersnijden.svg
Razonamiento
Tinkercad es un programa muy bueno. No tienes que descargar nada y es fácil de trabajar. Disfruté bastante usando después de seguir algunos tutoriales. Si quieres usar algo para la impresión 3D, simplemente puede descargar el archivo que desee.
Makercase se siente, a diferencia de otras herramientas, más completas. Tienes más opciones para el diseño, pero nada más complicado o.
Para este proyecto, Fritzing es el más interesante para trabajar con. Todo fue muy claro y completo. La única parte que falta es el teclado numérico, pero no tuvo problemas para descargar e insertar la imagen.
